루비 및 사파이어 볼
루비 및 사파이어 볼은 정밀 접촉부, 계측 스타일러스, 일부 밸브 및 광학 부품에 고려되는 합성 단결정 산화알루미늄 구형 부품입니다. 루비의 붉은색은 도핑된 조성에서 비롯되며 사파이어는 기술 용도로 무색 사양을 지정하는 경우가 많습니다. 어느 쪽도 색상만으로 정밀 등급을 알 수 없습니다. 이 추가 제품군의 대안을 승인하기 전에 결정 소재, 직경, 형상, 표면, 광학 또는 접촉 기능 및 검사 증빙을 정의하십시오.
- 소재/구조
- 단결정 산화알루미늄; 합성 루비 또는 사파이어 지정
- 사양 기준
- 도면, 직경 및 승인 기준
- 주문 기준
- 샘플 및 양산 수량
루비 및 사파이어 볼: 선정 개요

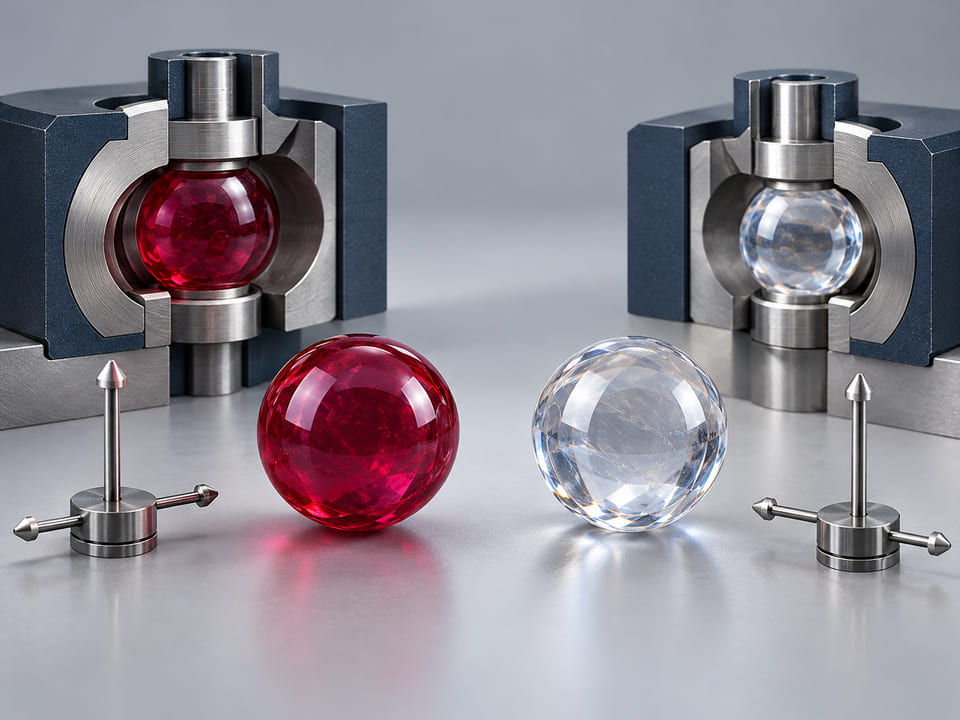

루비와 사파이어는 강옥 결정 계열에 속하지만 색상 및 광학 거동 요구사항은 서로 대체할 수 없습니다. 루비는 도핑된 조성으로 익숙한 붉은 외관을 내며 기술용 사파이어는 무색 투명할 수 있습니다. 계측 접촉부에는 주로 제어된 형상과 표면 상호작용이 필요하며, 광학 요소에는 투과율과 결정 방향 요구사항도 필요할 수 있습니다. 어느 쪽에도 장식용 보석 승인 기준을 적용해서는 안 됩니다. 신규 공급 프로젝트에서는 연마된 구형 부품을 교정 아티팩트나 적격 렌즈로 취급하기 전에 제안 결정 소재, 마감 및 검사 경로를 확인하십시오.
루비와 사파이어: 실제 기능에 맞춰 선택하십시오
색상이 식별 보조인지, 시각적 선호인지 또는 광학 요구사항의 일부인지 결정하십시오. 스타일러스 또는 경질 접촉부는 직경, 형상, 표면 및 부착 조건을 정의하십시오. 투과 요소는 파장 및 관련 광학 승인 기준을 명시하고 결정 방향도 지정해야 할 수 있습니다. 시리즈 페이지에서 두 소재를 서로 구분된 선택지로 유지하고 등급과 증빙을 밝히십시오. 붉거나 투명한 구형 부품의 차이가 외관에만 있다고 가정해서는 안 됩니다.
정밀 형상과 교정 또는 광학 주장을 구분하십시오
마감이 우수한 강옥 볼도 부품일 뿐 교정된 기준 구형인 것은 아닙니다. 교정에는 별도의 측정 결과, 불확도 및 소급성 문서가 필요합니다. 마찬가지로 투명성이 볼 렌즈 품질을 입증하지 않습니다. 제안 범위가 실제 요구사항을 다루도록 샘플링 전에 기능, 장착 및 승인 방법을 명시하십시오. 설치 후에는 표면 결함, 부착 손상 및 오염이 중요할 수 있으므로 최종 기능이 이에 좌우되는 경우 취급 및 조립 검증을 포함하십시오.
루비 및 사파이어 볼 사양
아래 요구사항을 사용해 부품을 정의하십시오. 목표값과 승인 방법을 포함하십시오. 견적서에는 합의된 소재, 형상, 검사 및 공급 범위가 기록됩니다.
| 요구 사항 | 지정할 내용 | 중요한 이유 |
|---|---|---|
| 결정 식별 정보 | 합성 루비 또는 사파이어, 등급 및 조성 제한을 지정하십시오. | 색상만으로 전체 소재나 정밀 요구사항이 정의되지는 않습니다. |
| 형상 및 부착 | 직경, 형상, 표면 및 스템 또는 장착 인터페이스를 정의하십시오. | 자유 상태 구형 부품이 검사를 통과하더라도 조립이 접촉 기능을 바꿀 수 있습니다. |
| 광학 요구사항 | 해당되는 경우 파장, 투과율 및 방향을 명시하십시오. | 투명성만으로 완전한 렌즈 또는 광학 요소 사양이 되지는 않습니다. |
| 증빙 범위 | 부품 검사와 교정 또는 계측기 적격성 평가를 구분하십시오. | 정밀 구형 부품만으로 계측 불확도나 소급 가능한 지정값이 자동으로 제공되지는 않습니다. |
도면 및 치수 승인
도면 개정 정보와 단위가 포함된 공칭 치수를 제공하십시오. 주요 형상, 표면 및 끼워맞춤 요구사항을 각각 확인하십시오. 소재 지정만으로 완성 부품이 정의되는 것은 아닙니다. 기존 샘플을 기준으로 삼는 경우 마모 상태를 설명하고 의도된 승인 한계를 확인하십시오.
주문 및 검사 범위
샘플 수량과 양산 수요를 구분하십시오. 필요한 검사 문서, 로트 식별, 청결도 및 포장을 명시하십시오. 제안된 대체품이나 부품 사양 변경은 승인 전에 검토해야 하며, 합의 범위는 견적서에 확인되어야 합니다.
수치 성능값이 필요한 경우 소재, 조건 및 증빙을 명시해야 합니다. 일반적인 원소재 데이터가 완성 부품의 보장 성능으로 취급되어서는 안 됩니다.
루비 및 사파이어 볼 적용 분야
실제 작동 원리와 노출 조건에서 시작하십시오. 아래 각 용도에는 유용한 기술 검토에 필요한 정보가 제시되어 있습니다.

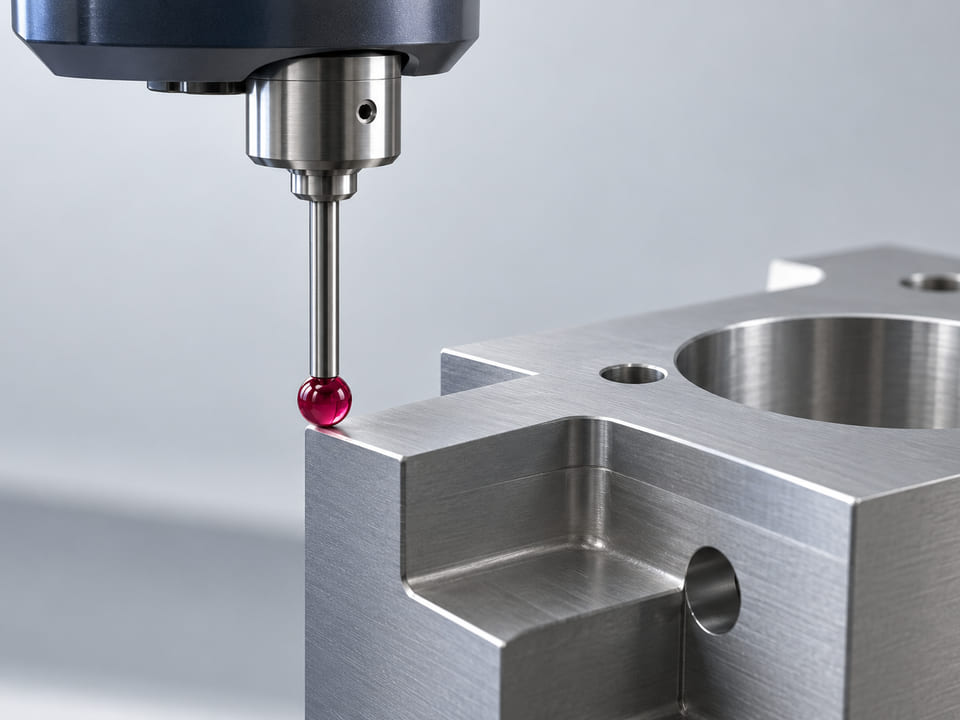

계측 스타일러스 부품
합성 루비는 경질 구형 프로빙 접촉부로 고려되는 경우가 많습니다. 볼, 스템 인터페이스 및 조립 형상을 정의하고 측정 표면과의 상호작용을 평가하십시오. 부품 품질이 우수한 구형 부품만으로 완성 스타일러스 또는 측정 계측기의 교정이나 불확도가 입증되지는 않습니다.
일부 정밀 밸브 접촉부
실제 유체와 시트가 소재 선택에 부합하는 작은 경질 접촉부에는 루비 또는 사파이어를 검토할 수 있습니다. 형상과 표면 건전성을 주의 깊게 지정하십시오. 누설 및 충격은 대표성 있는 부품 시험이 필요합니다. 단결정 소재라는 사실만으로 성공적인 밸브 시트 인터페이스가 입증되지는 않습니다.
광학 및 광 전달 부품
광학 기능이 명확하게 정의된 경우 사파이어 또는 지정된 루비 조성을 고려할 수 있습니다. 파장, 투과율 및 관련 표면이나 방향 요구사항을 제공하십시오. 투명하거나 보석처럼 연마된 외관만으로 산업용 정밀 구형 부품을 광학 등급 볼 렌즈라고 설명해서는 안 됩니다.
루비 및 사파이어 볼 대안을 비교하십시오
결정을 좌우하는 요구사항을 비교하십시오. 공칭 직경이나 외관이 비슷하다고 해서 소재 또는 기능이 동등한 것은 아닙니다.
| 대안 | 검토할 경우 | 평가할 상충 요인 |
|---|---|---|
| 다결정 알루미나 | 경질 산화물 세라믹 접촉부가 필요하고 단결정 광학 또는 소재 요구사항이 불필요한 경우 알루미나를 비교하십시오. | 조성 및 표면 승인 기준은 여전히 중요합니다. 둘 다 산화알루미늄을 포함한다고 해서 다결정 세라믹과 합성 강옥이 동등한 것은 아닙니다. |
| 지르코니아 | 다른 소재 상호작용, 밀도 또는 기계적 특성의 균형이 유용한 접촉부 또는 스타일러스 콘셉트에는 지르코니아를 검토하십시오. | 실제 측정 표면이나 시트와 조립 형상을 확인하십시오. 다른 경질 세라믹은 마모 및 접촉 거동을 바꿀 수 있습니다. |
| 교정된 기준 구형 | 결과물에 지정된 측정값, 불확도 및 소급성 있는 교정 증빙이 포함되어야 하는 경우 기준 구형 사양을 사용하십시오. | 정밀 루비 또는 사파이어 부품이 자동으로 교정 아티팩트가 되는 것은 아닙니다. 실제 프로젝트에 필요한 교정 역량을 확립해야 합니다. |
이 링크를 열면 해당 제품 컬렉션의 관련 제품 페이지로 이동합니다. 최종 선정은 전체 사양과 합의된 검증에 따라 결정됩니다.
루비 및 사파이어 볼 FAQ
루비 볼과 사파이어 볼의 차이는 무엇입니까?
둘 다 강옥 기반 단결정 산화알루미늄이며, 루비는 도핑된 조성으로 붉은색을 띠고 기술용 사파이어는 무색으로 지정하는 경우가 많습니다. 접촉 또는 광학 기능과 등급에 따라 선택하십시오. 색상만으로 형상, 광학 품질 또는 완성 부품의 적합성이 정해지지는 않습니다.
루비 볼은 천연 보석입니까?
이 기술 제품군은 산업 부품용으로 지정되는 합성 소재를 다룹니다. 결정 소재와 필요한 증빙을 명시적으로 확인하십시오. 장식용 보석 용어는 스타일러스, 밸브 또는 광학 부품에서 직경, 형상, 표면 및 소재 승인 기준을 대신할 수 없습니다.
정밀 루비 볼은 교정된 기준물입니까?
아닙니다. 부품 검사와 교정은 서로 다른 결과물입니다. 교정 기준물에는 프로젝트에 적합한 지정 측정값, 불확도, 조건 및 소급성 문서가 필요합니다. 경질이고 형상이 정확하거나 외관이 연마되었다고 교정 아티팩트가 자동으로 제공된다고 가정하지 말고 별도로 요구사항을 정의하십시오.
사파이어 볼을 광학 렌즈로 사용할 수 있습니까?
광학 사양이 정의되고 충족되는 경우 검토할 수 있습니다. 파장, 소재, 표면 및 관련 방향이나 성능 요구사항을 명시하십시오. 투명성과 연마 상태는 일부 고려사항일 뿐입니다. 산업용 구형 부품이 특정 광 경로에 필요한 광학 품질을 자동으로 갖추는 것은 아닙니다.
스타일러스 구형 부품은 어떻게 승인해야 합니까?
소재, 직경, 형상 및 표면을 검사한 다음 부착 및 조립 접촉을 평가하십시오. 측정 대상물과의 상호작용 및 필요한 계측기 적격성 평가를 포함하십시오. 자유 상태 구형 부품 보고서만으로 완전히 장착된 스타일러스의 형상, 불확도 또는 성능이 입증되지는 않습니다.
루비 또는 사파이어 견적에 무엇이 필요합니까?
소재 선택, 볼 형상, 표면 결함 한계, 수량 및 접촉 또는 광학 기능을 제공하십시오. 부착 세부사항, 관련 파장 또는 방향 및 필요한 검사 또는 교정 증빙을 추가하십시오. 상업 역량이나 특수 용도 규정 준수를 주장하기 전에 이러한 입력 정보를 기준으로 신규 후보의 공급 및 적격성 평가 경로를 검토해야 합니다.
