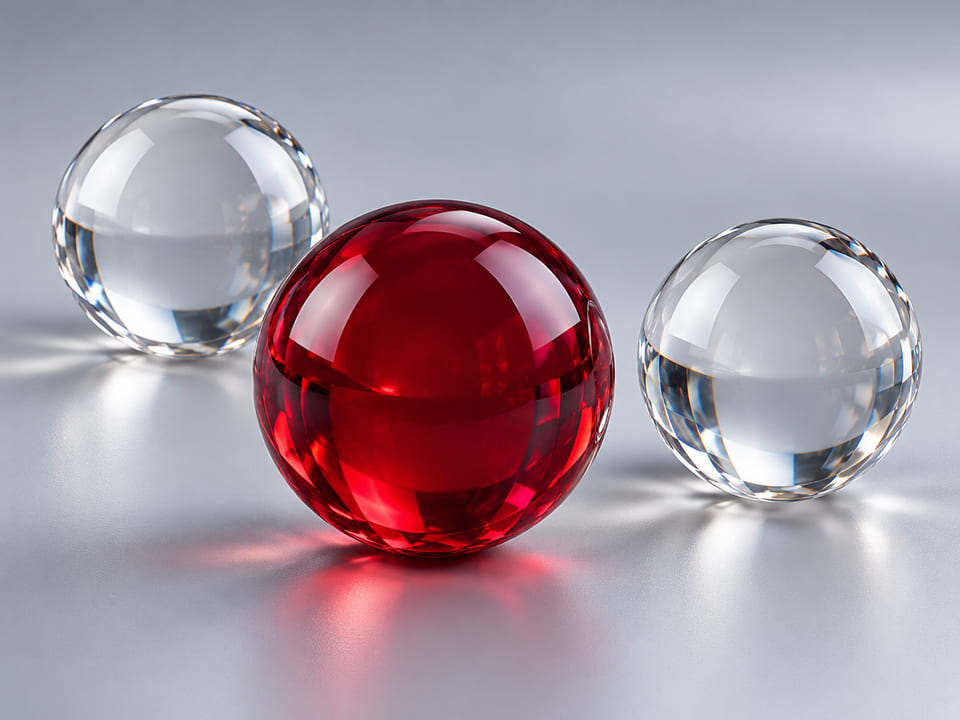

Rubin- und Saphirkugeln
Rubin- und Saphirkugeln sind synthetische einkristalline Aluminiumoxidkugeln, die für Präzisionskontakte, Messtaster, ausgewählte Ventile und optische Bauteile in Betracht kommen. Rubins rote Farbe beruht auf seiner dotierten Zusammensetzung; technischer Saphir wird häufig für farblose Anwendungen spezifiziert. Keine der beiden Farben belegt eine Präzisionsgüte. Legen Sie Kristallwerkstoff, Durchmesser, Form, Oberfläche, optische oder Kontaktfunktion und Prüfnachweise fest, bevor Sie diese zusätzliche Produktfamilie freigeben.
- Werkstoff / Konstruktion
- Einkristallines Aluminiumoxid; synthetischer Rubin oder Saphir spezifiziert
- Grundlage der Spezifikation
- Zeichnung, Durchmesser und Abnahme
- Grundlage der Bestellung
- Muster- und Produktionsmengen
Rubin- und Saphirkugeln: Auswahlübersicht
Rubin und Saphir gehören beide zur Korund-Kristallfamilie, doch ihre Farbe und ihr optisches Verhalten sind keine austauschbaren Anforderungen. Die dotierte Zusammensetzung von Rubin erzeugt sein bekanntes rotes Aussehen; technischer Saphir kann farblos und transparent spezifiziert werden. Bei einem Messtasterkontakt kommt es hauptsächlich auf kontrollierte Geometrie und Oberflächenkontakt an; ein optisches Element benötigt möglicherweise zusätzlich Anforderungen an Transmission und Kristallorientierung. Keines von beiden sollte nach einem dekorativen Edelsteinstandard abgenommen werden. Bei einem neuen Lieferprojekt sind der vorgeschlagene Kristallwerkstoff, die Oberflächenbearbeitung und der Prüfweg zu verifizieren, bevor eine polierte Kugel als kalibriertes Normal oder qualifizierte Linse behandelt wird.

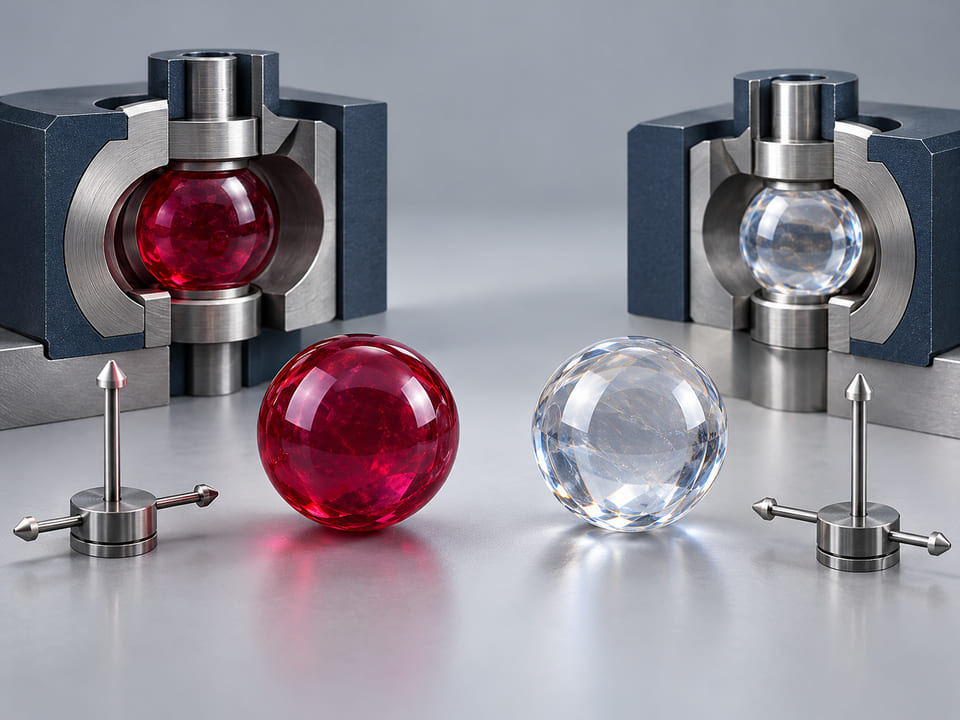

Rubin oder Saphir: nach der tatsächlichen Funktion auswählen
Entscheiden Sie, ob Farbe der Identifikation dient, eine optische Präferenz darstellt oder Teil einer optischen Anforderung ist. Bei einem Messtaster oder harten Kontakt definieren Sie Durchmesser, Form, Oberfläche und Befestigungsbedingungen. Für ein lichtdurchlässiges Element geben Sie Wellenlänge und relevante optische Abnahme an; gegebenenfalls muss auch die Kristallorientierung spezifiziert werden. Auf der Familienseite sind beide Werkstoffe als eigene Optionen zu behandeln und Güte sowie Nachweise zu benennen, statt anzunehmen, eine rote oder klare Kugel unterscheide sich nur kosmetisch.
Präzisionsgeometrie von Kalibrier- oder Optikaussagen trennen
Eine gut bearbeitete Korundkugel kann ein Bauteil sein, ohne ein kalibriertes Referenznormal darzustellen. Eine Kalibrierung erfordert einen eigenen Messergebniswert, eine Messunsicherheit und Rückverfolgbarkeitsdokumentation. Ebenso belegt Transparenz keine Qualität als Kugellinse. Geben Sie vor der Bemusterung Funktion, Montage und Abnahmemethode an, damit der Vorschlag die tatsächliche Anforderung abdeckt. Nach dem Einbau können Oberflächenfehler, Befestigungsschäden und Kontamination relevant sein; berücksichtigen Sie daher Handhabung und Validierung der Baugruppe, wenn die Endfunktion davon abhängt.
Spezifikationen für Rubin- und Saphirkugeln
Definieren Sie das Bauteil anhand der folgenden Anforderungen. Geben Sie Sollwerte und Abnahmemethode an; das Angebot dokumentiert den vereinbarten Werkstoff, die Geometrie, Prüfung und den Lieferumfang.
| Anforderung | Was festzulegen ist | Warum es wichtig ist |
|---|---|---|
| Kristallidentität | Synthetischen Rubin oder Saphir, Güte und Zusammensetzungsgrenzen angeben. | Die Farbe allein definiert weder den vollständigen Werkstoff noch die Präzisionsanforderung. |
| Geometrie und Befestigung | Durchmesser, Form, Oberfläche sowie etwaige Schaft- oder Montageschnittstellen festlegen. | Die Baugruppe kann die Kontaktfunktion verändern, selbst wenn die freie Kugel die Prüfung besteht. |
| Optische Anforderung | Wellenlänge, Transmission und gegebenenfalls Orientierung angeben. | Transparenz ist keine vollständige Spezifikation für eine Linse oder ein optisches Element. |
| Umfang der Nachweise | Bauteilprüfung von Kalibrierung oder Instrumentenqualifizierung unterscheiden. | Eine Präzisionskugel verfügt nicht automatisch über eine metrologische Messunsicherheit oder einen rückverfolgbar zugeordneten Messwert. |
Zeichnung und Maßabnahme
Geben Sie Zeichnungsstand und Nennmaße mit Einheiten an. Benennen Sie Anforderungen an Form, Oberfläche und Passung jeweils einzeln; eine Werkstoffbezeichnung allein definiert kein fertiges Bauteil. Dient ein vorhandenes Muster als Referenz, beschreiben Sie den Verschleiß und bestätigen Sie die vorgesehenen Abnahmegrenzen.
Bestell- und Prüfumfang
Trennen Sie Mustermengen vom Produktionsbedarf. Geben Sie erforderliche Prüfunterlagen, Chargenkennzeichnung, Sauberkeit und Verpackung an. Ein vorgeschlagener Ersatz oder eine Änderung der Bauteilspezifikation ist vor der Freigabe zu prüfen; das Angebot bestätigt den vereinbarten Umfang.
Wenn numerische Leistungswerte benötigt werden, müssen Werkstoff, Bedingungen und Nachweise dazu angegeben sein. Typische Rohstoffdaten sind nicht als garantierte Leistung eines fertigen Bauteils zu verstehen.
Anwendungen für Rubin- und Saphirkugeln
Beginnen Sie mit dem tatsächlichen Mechanismus und den Einsatzbedingungen. Für jede Verwendung ist unten angegeben, welche Informationen eine sinnvolle technische Prüfung ermöglichen.

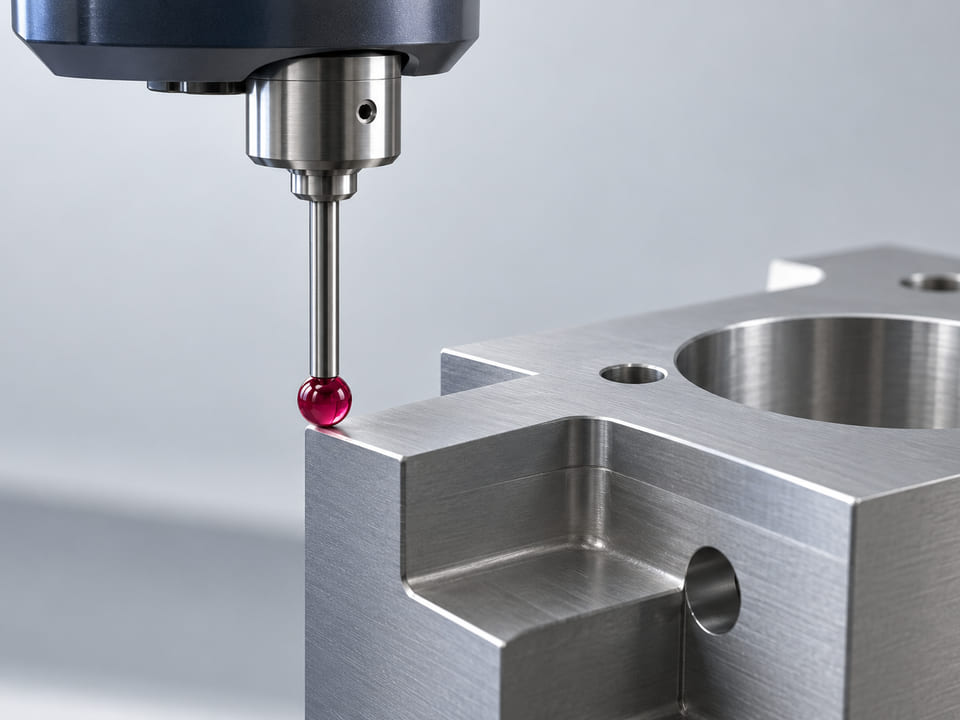

Messtasterkomponenten
Synthetischer Rubin wird häufig für einen harten kugelförmigen Tastkontakt in Betracht gezogen. Definieren Sie Kugel, Schnittstelle zum Schaft und montierte Geometrie und bewerten Sie die Wechselwirkung mit der gemessenen Oberfläche. Eine Kugel in Bauteilqualität begründet für sich allein weder die Kalibrierung noch die Messunsicherheit des fertigen Tasters oder Messgeräts.
Ausgewählte Präzisionskontakte in Ventilen
Rubin oder Saphir kann bei kleinen harten Kontakten geprüft werden, wenn das tatsächliche Fluid und der Sitz diese Werkstoffwahl stützen. Spezifizieren Sie Geometrie und Oberflächenintegrität genau. Leckage und Stoßbelastung erfordern eine repräsentative Bauteilprüfung; die Identität als Einkristall allein belegt keine funktionierende Ventilschnittstelle.
Optische und lichtführende Bauteile
Saphir oder eine spezifizierte Rubinzusammensetzung kann in Betracht kommen, wenn die optische Funktion klar definiert ist. Geben Sie Wellenlänge, Transmission und relevante Anforderungen an Oberfläche oder Orientierung an. Eine Präzisionskugel für industrielle Anwendungen darf nicht allein deshalb als optische Kugellinse beschrieben werden, weil sie transparent oder wie ein polierter Edelstein aussieht.
Alternativen zu Rubin- und Saphirkugeln vergleichen
Vergleichen Sie anhand der entscheidenden Anforderung. Gleicher Nenndurchmesser oder ähnliches Aussehen belegen keine werkstoffliche oder funktionale Gleichwertigkeit.
| Alternative | Wann sie zu prüfen ist | Zu bewertender Zielkonflikt |
|---|---|---|
| Polykristallines Aluminiumoxid | Aluminiumoxid ist zu vergleichen, wenn ein harter Kontakt aus Oxidkeramik benötigt wird und Anforderungen an Einkristalloptik oder besondere Kristalleigenschaften entfallen. | Zusammensetzung und Oberflächenabnahme bleiben relevant; polykristalline Keramik und synthetischer Korund sind nicht allein deshalb gleichwertig, weil beide Aluminiumoxid enthalten. |
| Zirkonoxid | Zirkonoxid ist für Kontakt- oder Messtasterkonzepte zu prüfen, wenn eine andere Wechselwirkung, Dichte oder Balance mechanischer Eigenschaften nützlich ist. | Bewerten Sie die tatsächliche Messoberfläche oder den Sitz und die montierte Geometrie; eine andere harte Keramik kann Verschleiß und Kontaktverhalten verändern. |
| Kalibrierte Referenzkugeln | Verwenden Sie die Spezifikation für Referenzkugeln, wenn der Lieferumfang einen zugeordneten Messwert, eine Messunsicherheit und dokumentierte rückverfolgbare Kalibriernachweise enthalten muss. | Ein Präzisionsbauteil aus Rubin oder Saphir ist nicht automatisch ein kalibriertes Artefakt; die Kalibrierfähigkeit muss für das konkrete Projekt nachgewiesen werden. |
Diese Links führen zu den entsprechenden Produktseiten dieser Sammlung. Die endgültige Auswahl richtet sich nach Ihrer vollständigen Spezifikation und der vereinbarten Validierung.
Häufige Fragen zu Rubin- und Saphirkugeln
Worin unterscheiden sich Rubin- und Saphirkugeln?
Beide bestehen aus einkristallinem Aluminiumoxid auf Korundbasis. Die dotierte Zusammensetzung von Rubin bewirkt seine rote Farbe; technischer Saphir wird oft farblos spezifiziert. Wählen Sie nach Kontakt- oder Optikfunktion und Güte aus. Die Farbe allein belegt weder Geometrie und optische Qualität noch die Eignung des fertigen Bauteils.
Sind Rubinkugeln natürliche Edelsteine?
Diese technische Produktfamilie betrifft synthetischen Werkstoff, der für industrielle Bauteile spezifiziert wird. Benennen Sie Kristallwerkstoff und erforderliche Nachweise ausdrücklich. Dekorative Edelsteinbegriffe ersetzen in einem Messtaster, Ventil- oder Optikbauteil keine Abnahme von Durchmesser, Form, Oberfläche und Material.
Gilt eine Präzisionsrubinkugel als kalibriertes Normal?
Nein. Bauteilprüfung und Kalibrierung sind unterschiedliche Lieferleistungen. Ein kalibriertes Normal benötigt einen zugeordneten Messwert, eine Messunsicherheit, Bedingungen und eine für das Projekt geeignete Rückverfolgbarkeitsdokumentation. Definieren Sie diese Anforderung separat, statt anzunehmen, eine harte, maßgenaue oder optisch polierte Kugel sei automatisch ein kalibriertes Artefakt.
Können Saphirkugeln als optische Linsen eingesetzt werden?
Sie kommen in Betracht, wenn die optische Spezifikation festgelegt ist und erfüllt wird. Geben Sie Wellenlänge, Material, Oberfläche und relevante Anforderungen an Orientierung oder Leistung an. Transparenz und Politur sind nur ein Teil der Anforderungen; eine Industriekugel besitzt nicht automatisch die für einen bestimmten Lichtweg erforderliche optische Qualität.
Wie sollten Messtasterkugeln freigegeben werden?
Prüfen Sie Werkstoff, Durchmesser, Form und Oberfläche und bewerten Sie anschließend Befestigung und montierten Kontakt. Berücksichtigen Sie die Wechselwirkung mit dem Messobjekt und eine gegebenenfalls erforderliche Instrumentenqualifizierung. Ein Bericht zur freien Kugel belegt weder Geometrie noch Messunsicherheit oder Leistung des vollständigen montierten Tasters.
Was wird für ein Angebot zu Rubin- oder Saphirkugeln benötigt?
Geben Sie Werkstoffwahl, Kugelgeometrie, Grenzwerte für Oberflächenfehler, Menge und Kontakt- oder Optikfunktion an. Ergänzen Sie Befestigungsdetails, relevante Wellenlänge oder Orientierung sowie erforderliche Prüf- oder Kalibriernachweise. Liefer- und Qualifizierungsweg des neuen Kandidaten sind anhand dieser Angaben zu prüfen, bevor kommerzielle Fähigkeiten oder Konformität für einen besonderen Verwendungszweck behauptet werden.
Angebot anfordern
Formulieren Sie Ihre Anforderungen an Rubin- und Saphirkugeln als klare Anfrage an MEITUO Balls.
- Geben Sie Ihre Telefonnummer, E-Mail-Adresse und Nachricht an.
- Fügen Sie bei Bedarf Referenzdateien bei.
- Wählen Sie „Anfrage senden“.
Telefonnummer, E-Mail-Adresse und Nachricht sind erforderlich. Name, Unternehmen und Referenzdateien sind optional.
Werkstoffprüfung fortsetzen
Technische Referenzen und Hinweise zu Illustrationen
- Referenz von RGPBALLS zu synthetischen Rubinkugeln
- Referenz von RGPBALLS zu synthetischen Saphirkugeln
- Handbuch für optische Werkstoffe von Crystran
Referenzen zu Werkstofffamilien unterstützen die Vorauswahl. Für eine konkrete Anfrage sind genaue Güte, fertige Geometrie und Abnahme der Anwendung maßgeblich.
CGI-Illustrationen erläutern Konzepte zu Produkt, Anwendung oder Aufbau. Sie sind weder Fotografien noch gemessene Mikroskopaufnahmen, Baugruppenzeichnungen oder Prüfergebnisse.
