고무 코팅 볼
고무 코팅 볼은 솔리드 코어와 엘라스토머 외층을 결합해 밸브, 펌프 및 기타 기계 조립품에 탄성 접촉을 제공합니다. 코어와 코팅은 서로 다른 기능을 수행하므로 완성 직경만으로는 선정이 충분하지 않습니다. 코어 소재, 엘라스토머 컴파운드, 코팅 두께, 작동 유체 및 승인 요구사항을 지정하십시오. 접착, 표면 연속성 및 완성 부품의 거동은 적용 분야별 검토가 필요합니다.
- 소재/구조
- 코어와 지정 엘라스토머
- 사양 기준
- 도면, 직경 및 승인 기준
- 주문 기준
- 샘플 및 양산 수량
고무 코팅 볼: 선정 개요

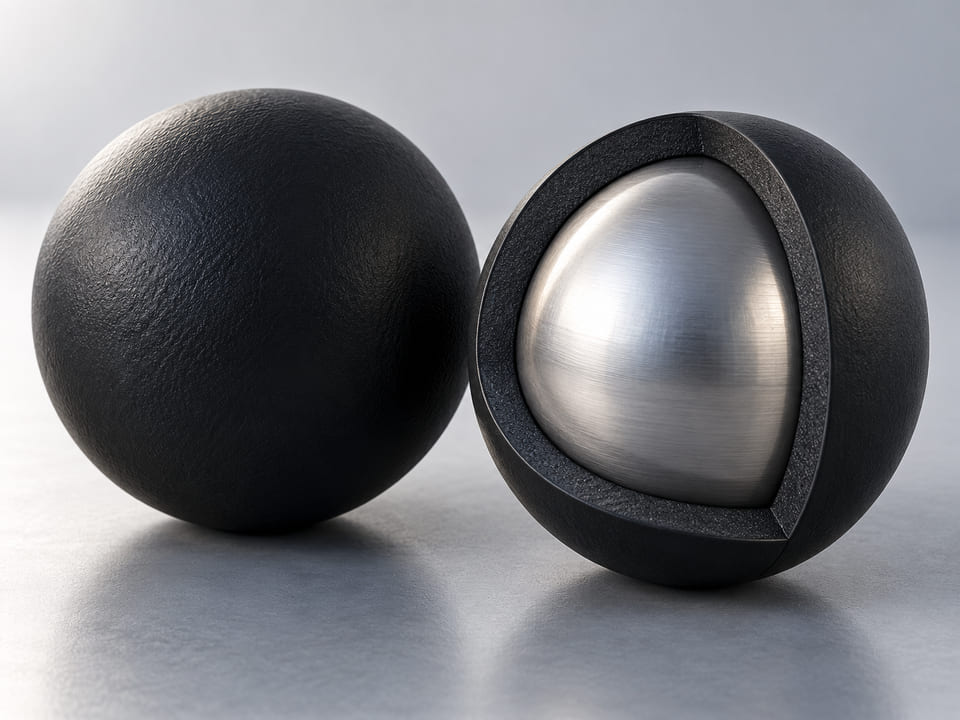

고무 코팅 볼은 솔리드 고무 구형 부품과 달리 복합 구조입니다. 코어는 질량과 강성을 제공하고 외부층은 유체 접촉 및 상대 접촉 소재로 기능합니다. 어느 한쪽을 바꾸어도 움직임, 밀봉 또는 충격 응답이 달라질 수 있습니다. 일반적인 고무 소재군 명칭은 시작점일 뿐이며 배합, 경화 및 완성 표면도 중요합니다. 광택이 나는 흑색 외관만으로 컴파운드나 접착 품질을 알 수 없습니다. 코팅을 장식 마감이 아니라 전체 볼의 일부로 검토할 수 있도록 실제 유체와 기계적 사용 조건을 설명하십시오.
코어와 코팅의 관계를 정의하십시오
완성 외경을 지정하고 코어 직경 또는 최소 코팅 두께의 관리 여부를 확인하십시오. 폐쇄 거동이나 플로트 응답이 질량에 좌우되면 코어 소재와 질량 요구사항을 포함하십시오. 사용 조건에 맞는 승인 방법으로 접착 및 피복을 확인해야 합니다. 완충 부품에서는 문제가 되지 않는 표면 결함도 밀봉 접촉부에서는 허용할 수 없을 수 있으므로 검토 시 의도된 접촉 영역을 설명하십시오.
실제 엘라스토머 컴파운드를 선정하십시오
유체 적합성은 작동 및 세척 조건에서의 특정 컴파운드를 기준으로 검토해야 합니다. 접촉 하중 및 움직임과 함께 화학물질 종류, 농도, 온도 및 노출 주기를 제공하십시오. NBR, EPDM 및 실리콘 컴파운드에는 서로 다른 장점과 한계가 있으므로 소재군 이름만으로 컴파운드 승인을 대신할 수 없습니다. 식품 접촉 또는 관리 용도 요구사항에는 견적된 완제품과 적용 분야에 해당하는 문서가 필요합니다. 팽윤, 영구 변형 및 코팅 손상이 기능을 바꿀 수 있으면 이를 검토하십시오.
고무 코팅 볼 사양
아래 요구사항을 사용해 부품을 정의하십시오. 목표값과 승인 방법을 포함하십시오. 견적서에는 합의된 소재, 형상, 검사 및 공급 범위가 기록됩니다.
| 요구 사항 | 지정할 내용 | 중요한 이유 |
|---|---|---|
| 코어 | 소재, 직경 또는 완성 질량 요구사항. | 코어가 강성과 조립 거동에 영향을 줍니다. |
| 코팅 | 컴파운드 식별 정보, 두께 및 완성 직경. | 고무 소재군과 완성 형상을 별도로 정의해야 합니다. |
| 접착 및 연속성 | 접착력, 핀홀 및 접촉 표면 기준. | 외층은 사용 주기 동안 기능을 유지해야 합니다. |
| 사용 주기 | 유체, 세척, 온도 및 기계적 접촉. | 실제 노출 조건을 고려해 적합성을 평가해야 합니다. |
도면 및 치수 승인
도면 개정 정보와 단위가 포함된 공칭 치수를 제공하십시오. 주요 형상, 표면 및 끼워맞춤 요구사항을 각각 확인하십시오. 소재 지정만으로 완성 부품이 정의되는 것은 아닙니다. 기존 샘플을 기준으로 삼는 경우 마모 상태를 설명하고 의도된 승인 한계를 확인하십시오.
주문 및 검사 범위
샘플 수량과 양산 수요를 구분하십시오. 필요한 검사 문서, 로트 식별, 청결도 및 포장을 명시하십시오. 제안된 대체품이나 부품 사양 변경은 승인 전에 검토해야 하며, 합의 범위는 견적서에 확인되어야 합니다.
수치 성능값이 필요한 경우 소재, 조건 및 증빙을 명시해야 합니다. 일반적인 원소재 데이터가 완성 부품의 보장 성능으로 취급되어서는 안 됩니다.
고무 코팅 볼 적용 분야
실제 작동 원리와 노출 조건에서 시작하십시오. 아래 각 용도에는 유용한 기술 검토에 필요한 정보가 제시되어 있습니다.

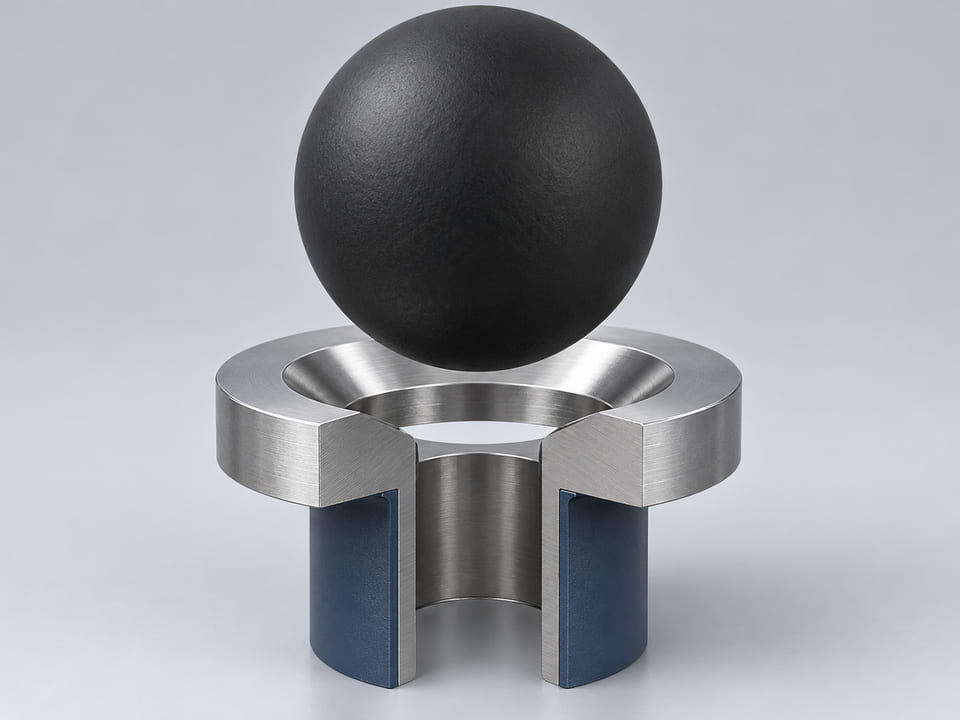

탄성 체크 밸브 폐쇄부
엘라스토머 외층은 금속 구형 부품의 노출 표면과 다른 접촉 응답을 제공할 수 있습니다. 세척을 포함한 시트와 전체 유체 주기를 검토하십시오. 탄성이 누설 없는 작동을 보장한다고 가정하지 말고 코팅 부품 또는 조립 밸브의 승인 조건을 정의하십시오.
기계적 접촉 및 완충
금속 코어는 유용하지만 외부 접촉부에는 탄성이 필요한 경우 코팅 코어를 고려할 수 있습니다. 충격, 반복 움직임 및 주변 소재를 설명하십시오. 코팅 두께와 접착은 의도된 사용 조건에 맞아야 합니다. 솔리드 고무 볼과 외관이 비슷하다고 충분한 것은 아닙니다.
맞춤형 유체 처리 조립품
복합 볼은 지정된 질량과 유체 접촉 컴파운드가 필요한 OEM 펌프 또는 수위 관련 장치의 일부일 수 있습니다. 코어와 코팅을 함께 검토할 수 있도록 조립품 맥락을 제공하십시오. 부력 요구사항에는 전체 완성 질량을 사용해야 합니다.
고무 코팅 볼 대안을 비교하십시오
결정을 좌우하는 요구사항을 비교하십시오. 공칭 직경이나 외관이 비슷하다고 해서 소재 또는 기능이 동등한 것은 아닙니다.
| 대안 | 검토할 경우 | 평가할 상충 요인 |
|---|---|---|
| 솔리드 엘라스토머 볼 | 전체 단면에 동일한 엘라스토머 응답이 필요하고 밀도가 높은 코어가 불필요하다면 코어 없는 구형 부품을 선택하십시오. | 코어를 제거하면 질량과 변형이 달라집니다. 직경이 같아도 폐쇄 부품이 동등해지는 것은 아닙니다. |
| 폴리우레탄 볼 | 벌크 엘라스토머 특성이 핵심이고 별도의 코팅 접착이 필요하지 않은 경우 사양이 지정된 폴리우레탄 구형 부품을 검토하십시오. | 솔리드 폴리우레탄 부품은 질량, 접촉 응답 및 고장 형태에서 엘라스토머 코팅 금속 코어와 다릅니다. |
| 비코팅 밸브 볼 | 경질 접촉 표면이 필요하고 유체 조건이 해당 소재에 적합한 경우 코팅되지 않은 정밀 폐쇄부를 비교하십시오. | 경질 볼은 다른 밀봉 인터페이스를 사용합니다. 코팅 제거는 마감 대체가 아니라 조립품 설계 변경입니다. |
이 링크를 열면 해당 제품 컬렉션의 관련 제품 페이지로 이동합니다. 최종 선정은 전체 사양과 합의된 검증에 따라 결정됩니다.
고무 코팅 볼 FAQ
고무 코팅 볼은 솔리드 고무입니까?
아닙니다. 엘라스토머 외층 아래에 별도의 코어가 있습니다. 코어는 질량, 강성 및 움직임을 바꿀 수 있습니다. 균일한 엘라스토머 단면이 필요한 경우 다음 제품을 문의하십시오: 솔리드 엘라스토머 볼 대체품을 승인하기 전에 완성 부품의 거동을 비교하십시오.
고무 경도만 지정해도 됩니까?
경도는 유용한 정보지만 충분하지 않습니다. 컴파운드 식별 정보, 유체, 온도, 접촉 조건 및 치수 요구사항을 포함하십시오. 경도가 비슷한 두 컴파운드도 유체나 반복 사용 주기에 따라 다르게 거동할 수 있습니다. 코팅 접착 및 표면 승인 기준도 고려해야 합니다.
화학물질에는 어떤 코팅이 가장 적합합니까?
모든 화학물질에 보편적으로 가장 적합한 엘라스토머는 없습니다. 실제 물질, 농도, 온도, 지속 시간 및 세척제에 따라 선정이 달라집니다. 컴파운드 검토에 필요한 해당 주기를 제공하십시오. 일반 소재표는 사전 검토에 참고할 수 있지만 완성 부품에는 여전히 의도된 사용 조건에 맞는 검증이 필요합니다.
코팅하면 부품이 식품 규정을 준수하게 됩니까?
아닙니다. 실리콘이나 EPDM 같은 소재군 명칭만으로 특정 컴파운드 또는 완성 볼의 규정 준수가 입증되지는 않습니다. 접촉 조건과 적용되는 문서 요구사항을 명시하십시오. 증빙은 관련 없는 소재 등급이 아니라 견적된 배합물 및 의도된 용도에 해당해야 합니다.
어떤 형상을 정의해야 합니까?
해당되는 경우 완성 직경, 공차, 코어 소재, 코어 크기 또는 질량 및 최소 코팅 요구사항을 확인하십시오. 시트에 접촉하는 표면 부위를 설명하십시오. 이러한 정보는 성형 외관상 허용 가능한 편차와 작동 인터페이스를 저해할 수 있는 결함을 구분하는 데 도움이 됩니다.
샘플 시험에서 무엇을 확인해야 합니까?
시험에서는 실제 유체와 대표적인 접촉 주기를 사용하고 사전에 승인 기준을 합의해야 합니다. 치수 변화, 표면 손상, 코팅 건전성 및 기능 거동을 관찰할 수 있습니다. 외관상 적합한 낱개 볼만으로는 전체 조립품의 적합성을 입증할 수 없습니다.
견적 요청
고무 코팅 볼 요구사항을 MEITUO Balls에 전달할 명확한 문의로 정리하십시오.
- 전화번호, 이메일 주소 및 메시지를 입력하세요.
- 필요한 경우 참고 파일을 첨부하세요.
- ‘문의 보내기’를 선택하세요.
전화번호, 이메일 및 메시지는 필수 항목입니다. 이름, 회사명 및 참고 파일은 선택 사항입니다.
