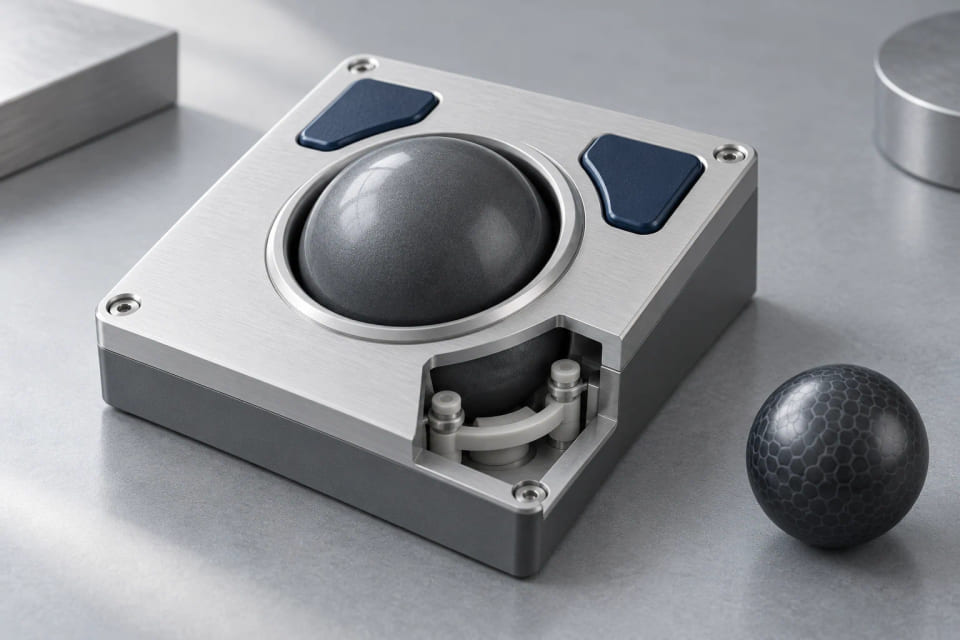

Boule de commande pour instrumentation et panneaux de commande
Un trackball est une sphère actionnée par l’utilisateur qui fonctionne avec le système de détection et de support d’un module. La reconnaissance optique, le diamètre, l’état de surface et la sensation de mouvement doivent être adaptés à ce système. Précisez si vous avez besoin de la bille seule ou d’un module d’entrée complet ; une sphère d’apparence similaire n’est pas automatiquement compatible avec le capteur.
La méthode de détection modifie les exigences de la bille
Un trackball n’est pas simplement une grosse bille de roulement. Sa surface peut devoir fonctionner avec un système de reconnaissance optique ou un dispositif mécanique particulier, tandis que les supports et le maintien déterminent son mouvement. Commencez par le module et la méthode de détection.
L’utilisation sur un panneau de commande ajoute aussi des exigences de nettoyage, de contact avec l’utilisateur et d’environnement. Définissez-les pour l’installation réelle, notamment l’état visible de la bille et les critères d’acceptation du mouvement. N’étendez pas à une bille de remplacement seule la classification du module complet.
Détection, mouvement et nettoyage du trackball.
Appuyez-vous sur ces éléments pour passer du nom de l’application à une demande utile concernant le composant et son approvisionnement.
| Élément de sélection | Décrivez vos conditions | Pourquoi l’indiquer dans la demande ? |
|---|---|---|
| Interface du module | Méthode de détection, diamètre de la bille, maintien et supports. | Identifiez le plan du module et tout motif de surface approuvé. |
| Critères d’acceptation du mouvement | Sensation, résistance au démarrage et réponse régulière au déplacement. | Convenez de l’essai dans la configuration réelle de détection et de support. |
| Exposition | Nettoyage, contact, humidité et conditions ambiantes. | Examinez séparément la bille finie et le module complet. |
Comparer les matériaux selon leur fonction.
Demandez au concepteur du module les fonctions attendues de la surface de détection. La couleur, la texture et le motif peuvent être des variables fonctionnelles, mais leurs exigences doivent découler de la technologie de détection réelle. Une sphère générique à motif ne prouve pas sa compatibilité.
Pour un programme de remplacement, conservez une combinaison bille-module approuvée et la spécification de surface pertinente. Distinguez le contrôle dimensionnel de la bille des essais de réponse de saisie et de boîtier du dispositif de commande fini.
| Matériau ou produit candidat | Pourquoi l’examiner ici ? | Que faut-il confirmer ? |
|---|---|---|
| Boule de commande optique et mécanique | Une bille spécialement définie pour une interface optique ou mécanique. | La surface de reconnaissance et la compatibilité du module doivent être validées. |
| Billes en POM | Une option en polymère technique pour une conception adaptée. | La résine, la surface et la géométrie ne remplacent pas l’essai du capteur. |
| Billes en PMMA | Une option de matériau polymère, uniquement si la conception de l’interface le permet. | L’apparence seule ne prouve pas le comportement de suivi optique. |
Ces matériaux sont des candidats à examiner pour l’application. La nuance exacte, la spécification de la pièce finie, le périmètre de fourniture et les documents sont confirmés dans le devis.
Définissez la validation de l’échantillon.
Testez la bille avec les capteurs, supports, dispositifs de maintien et la configuration logicielle prévus. Consignez la réponse au mouvement et l’état après nettoyage selon les critères d’acceptation du responsable du module.
Évitez cette supposition. La classification environnementale d’un module trackball complet ne s’applique pas automatiquement à une bille seule.
Constituer le dossier de votre application
Questions sur l’application.
Puis-je remplacer un trackball par n’importe quelle sphère de même taille ?
Non. La reconnaissance du capteur, le contact des supports, le maintien et l’état de surface doivent correspondre au module.
Un devis pour la bille équivaut-il à un devis pour le module ?
Non. Précisez si la demande concerne une sphère seule, un sous-ensemble ou un dispositif de saisie complet.
Pourquoi conserver une référence de surface approuvée ?
La surface peut influer sur la reconnaissance et le toucher. Conservez la spécification et testez-la dans le module réel.
Découvrir des applications connexes.
Examinez une fonction connexe pour comparer les exigences, sans supposer que la même spécification de bille s’applique.
