Conjuntos emparejados de bola y asiento
Los conjuntos pareados de bola y asiento son componentes de control de fluidos especificados en pareja para poder evaluar su geometría, materiales y contacto como una interfaz. Se diferencian tanto de una válvula completa ensayada como de piezas sueltas adquiridas por separado. Define la bola, el asiento, las interfaces de la carcasa, el fluido, el ciclo de presión, la orientación, el criterio de fugas y la responsabilidad de inspección; este proyecto candidato requiere confirmar el suministro, el pareado y la validación de los componentes antes de acordar el suministro.
- Material / construcción
- Materiales de la bola y el asiento especificados en pareja; pareado y validación mediante revisión del plano
- Base de especificación
- Plano, diámetro y aceptación
- Base del pedido
- Cantidades de muestras y producción
Conjuntos pareados de bola y asiento: descripción general de la selección
La bola y el asiento funcionan mediante su interfaz, así que la conformidad dimensional aislada no es el único criterio de aceptación. El perfil del asiento, la forma de la bola, la integridad superficial, la combinación de materiales y la retención influyen en el contacto. Una pareja seleccionada puede reducir la incertidumbre sobre la interfaz, pero no demuestra la contención de presión, el accionamiento ni la cualificación de la válvula o bomba que la rodea. Por tanto, esta gama candidata debe definir exactamente el suministro: dos componentes, un inserto retenido o un cartucho más completo. Indica quién suministra e inspecciona cada pieza y qué ensayo demuestra el resultado exigido antes de asumir un compromiso comercial.
Define qué significa «pareado» para el proyecto
Especifica la geometría, los materiales y la inspección que establecen el pareado. Si cada pareja debe permanecer unida tras su aceptación, incluye la identificación y el embalaje. Si se necesita intercambiabilidad, defínela por separado en lugar de darla por supuesta a partir de la palabra «pareado». Un informe dimensional, una evaluación de contacto y un ensayo de fugas responden a preguntas distintas. Acuerda las evidencias necesarias y las responsabilidades antes de fabricar muestras para que la propuesta no prometa una mejora de estanqueidad indefinida ni un conjunto intercambiable universalmente.
Separa la estanqueidad del componente de la cualificación de la válvula completa
Indica el fluido de ensayo, la presión diferencial, la temperatura, la orientación, la duración y las fugas aceptables según la especificación del proyecto. Define el útil de ensayo y la interfaz con la carcasa, ya que el apoyo y la alineación pueden influir en el resultado. Que una pareja se ensaye en un útil no la convierte automáticamente en una válvula acabada con presión nominal. Identifica cualquier otro ensayo de sistema necesario tras la instalación, incluida la contención de presión, la respuesta operativa o la durabilidad, y deja claras esas responsabilidades en el alcance del suministro.
Especificaciones de los conjuntos pareados de bola y asiento
Defina el componente mediante los requisitos siguientes. Incluya los valores objetivo y el método de aceptación; el presupuesto registrará el material, la geometría, la inspección y el alcance de suministro acordados.
| Requisito | Qué especificar | Por qué es importante |
|---|---|---|
| Límites del suministro | Identifica si se suministra una pareja suelta, un inserto retenido o un cartucho, así como los proveedores responsables. | El alcance del suministro debe distinguir los componentes de una válvula completa. |
| Definición de la interfaz | Proporciona los planos de la bola, el asiento, el orificio, el montaje y la retención. | La alineación y el apoyo pueden afectar al contacto aunque las dimensiones individuales sean conformes. |
| Política de pareado | Indica los requisitos de identificación de las parejas seleccionadas o de intercambiabilidad. | Son estrategias de aceptación y embalaje distintas. |
| Base del ensayo | Define el fluido, la presión, la temperatura, la orientación, el tiempo y el criterio de fugas. | Un resultado significativo requiere condiciones y responsabilidades definidas, no una afirmación ilimitada de cero fugas. |
Plano y aceptación dimensional
Facilite la revisión del plano y las dimensiones nominales con sus unidades. Identifique por separado los requisitos críticos de forma, superficie y ajuste; la designación del material por sí sola no define un componente acabado. Si una muestra existente sirve de referencia, describa el desgaste y confirme los límites de aceptación previstos.
Alcance del pedido y de la inspección
Separe las cantidades de muestras de la demanda de producción. Indique los documentos de inspección requeridos, la identificación del lote, la limpieza y el embalaje. Toda sustitución propuesta o modificación de la especificación del componente debe revisarse antes de aprobarla, y el presupuesto debe confirmar el alcance acordado.
Cuando se necesiten valores numéricos de rendimiento, deben identificar el material, las condiciones y las pruebas correspondientes. Los datos típicos de materia prima no deben tratarse como rendimiento garantizado del componente acabado.
Aplicaciones de los conjuntos pareados de bola y asiento
Empiece por el mecanismo real y las condiciones de exposición. Cada uso siguiente identifica la información necesaria para una revisión técnica útil.
Componentes de retención para bombas dosificadoras
Puede evaluarse una pareja de bola y asiento cuando el cierre repetible sea importante para el mecanismo de dosificación. Especifica el fluido, los depósitos, la orientación de montaje y la secuencia de presión. Ensaya la interfaz tras la exposición y los ciclos pertinentes y, por separado, evalúa la bomba completa para comprobar su dosificación y funcionamiento.
Conductos compactos para fluidos en instrumentos
Puede considerarse una pequeña interfaz pareada cuando se controlen estrictamente la calidad superficial, la limpieza y el acceso de montaje. Define si el suministro incluye un manguito o un cartucho retenido. La limpieza del componente y las evidencias de estanqueidad deben corresponder al conducto de fluido real; comprueba por separado la función del instrumento montado.
Reemplazo o rediseño de insertos de válvula
Un conjunto definido mediante plano puede respaldar la evaluación de una sustitución cuando las piezas existentes o las muestras aprobadas definen la interfaz necesaria. Determina si el sistema original depende de parejas seleccionadas o de componentes intercambiables. Vuelve a validar la carcasa, el cierre y el conjunto completo para que una pareja nominalmente similar no introduzca un nuevo problema de alineación o contacto.
Compara alternativas a los conjuntos pareados de bola y asiento
Compare el requisito que determina la decisión. Un diámetro nominal coincidente o un aspecto parecido no demuestran equivalencia de material o función.
| Alternativa | Cuándo revisarla | Aspecto que se debe evaluar |
|---|---|---|
| Bolas para válvulas | Elige una evaluación limitada a la bola cuando se conserve el asiento existente y ya estén definidos su material, geometría y estado. | El suministro de la bola por separado no establece una nueva interfaz pareada; valida el asiento conservado y el conjunto completo, en lugar de dar por supuesto que un diámetro de sustitución garantiza el cierre. |
| Bolas recubiertas de goma | Compara una solución de superficie elástica cuando el asiento y el proceso puedan beneficiarse de otro equilibrio entre contacto y masa en movimiento. | El recubrimiento, el núcleo, la unión y la deformación añaden requisitos; se trata de un rediseño de la interfaz, no de una sustitución equivalente de un conjunto rígido pareado. |
| Esferas de circonia | Evalúa un componente esférico cerámico cuando el asiento se especifique por separado y el perfil de la circonia sea adecuado para el fluido y el contacto previstos. | El material y la precisión de una esfera no demuestran la estanqueidad de un conjunto pareado; siguen siendo necesarios la geometría real del asiento y el ensayo. |
Estos enlaces abren las páginas de los productos correspondientes de esta colección. La selección final depende de la especificación completa y de la validación acordada.
Preguntas frecuentes sobre los conjuntos pareados de bola y asiento
¿Qué significa que la bola y el asiento estén pareados?
Debe definirlo el proyecto. El término puede referirse a una geometría coordinada, una evaluación específica del contacto o parejas aceptadas individualmente. Indica la inspección, el ensayo y la identificación necesarios. No debe usarse como promesa ilimitada de cero fugas o de intercambiabilidad entre todos los componentes.
¿Un conjunto pareado cuenta como una válvula completa?
No. Una pareja de bola y asiento no incluye automáticamente el cuerpo, la retención, el accionamiento ni la cualificación de contención de presión. Define el suministro real y las interfaces del sistema. Las evidencias de ensayo de los componentes pueden respaldar la evaluación del conjunto, pero la válvula o bomba acabada necesita su propia validación pertinente.
¿Se pueden mezclar más adelante bolas y asientos individuales?
Solo si se ha especificado y demostrado la intercambiabilidad. Puede ser necesario mantener unidas las parejas seleccionadas o aceptadas individualmente, con identificación y embalaje que conserven esa relación. Defínelo antes del muestreo para que la estrategia de producción, inspección y sustitución coincida con el método previsto de mantenimiento o montaje.
¿Se puede garantizar que no haya fugas con esta página?
No se hacen afirmaciones ilimitadas sobre ausencia de fugas. La aceptación de fugas requiere especificar el fluido de ensayo, la presión diferencial, la temperatura, el tiempo, la orientación y el método. El proyecto debe definir el criterio y el útil de ensayo y, después, confirmar el resultado del conjunto suministrado y cualquier cualificación adicional de la válvula completa necesaria tras la instalación.
¿Qué materiales deben emparejarse?
Elige según el fluido, la temperatura, el desgaste, el impacto, el contacto y los requisitos de limpieza, con evidencias específicas del grado. La cerámica dura, el metal y los materiales elásticos generan interfaces distintas. No existe una combinación universal óptima para todos los fluidos o ciclos de presión; por tanto, describe el problema operativo real antes de seleccionar los materiales de la bola y el asiento.
¿Qué se necesita para solicitar presupuesto de un conjunto pareado?
Proporciona los planos de la bola y el asiento, las interfaces de la carcasa, los requisitos de materiales, las cantidades y la política de pareado. Añade el fluido, el ciclo operativo, el ensayo de fugas y los documentos necesarios, e indica quién valida el conjunto acabado. Estos datos permiten revisar el suministro y la ruta de ensayo del producto candidato antes de confirmar el alcance de los componentes o las condiciones comerciales.
Solicitar presupuesto
Convierte los requisitos de los conjuntos pareados de bola y asiento en una consulta clara para MEITUO Balls.
- Añada su teléfono, correo electrónico y mensaje.
- Adjunte archivos de referencia si lo considera útil.
- Seleccione «Enviar consulta».
El teléfono, el correo electrónico y el mensaje son obligatorios. El nombre, la empresa y los archivos de referencia son opcionales.
Continuar la revisión de materiales
Referencias de ingeniería y notas sobre ilustraciones
Las referencias a familias de materiales ayudan en la preselección. Para una consulta real rigen el grado exacto, la geometría acabada y la aceptación de la aplicación.

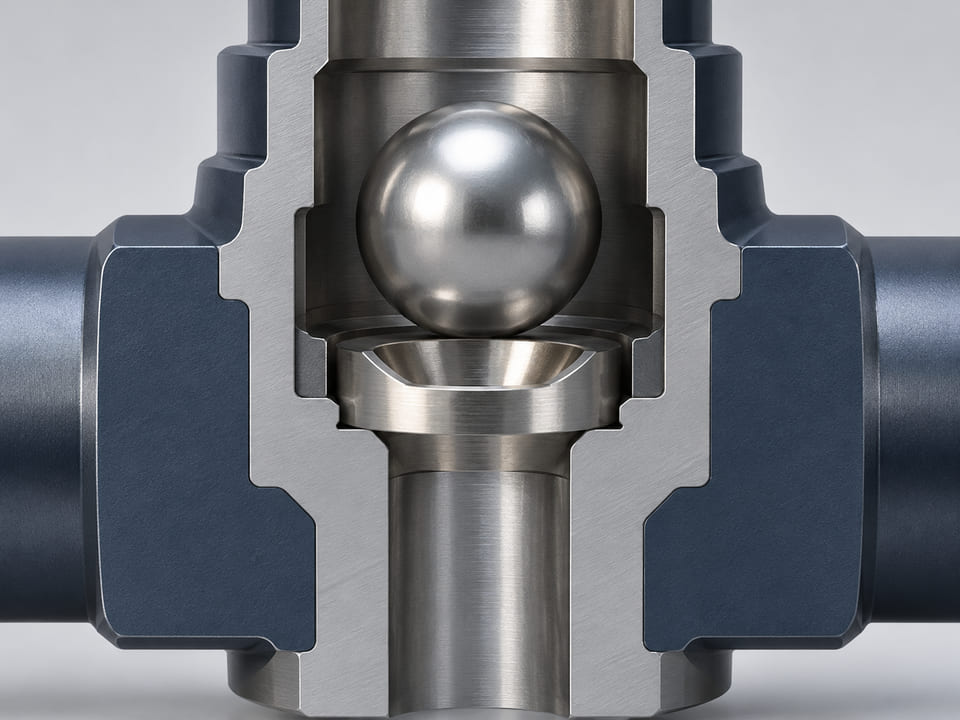

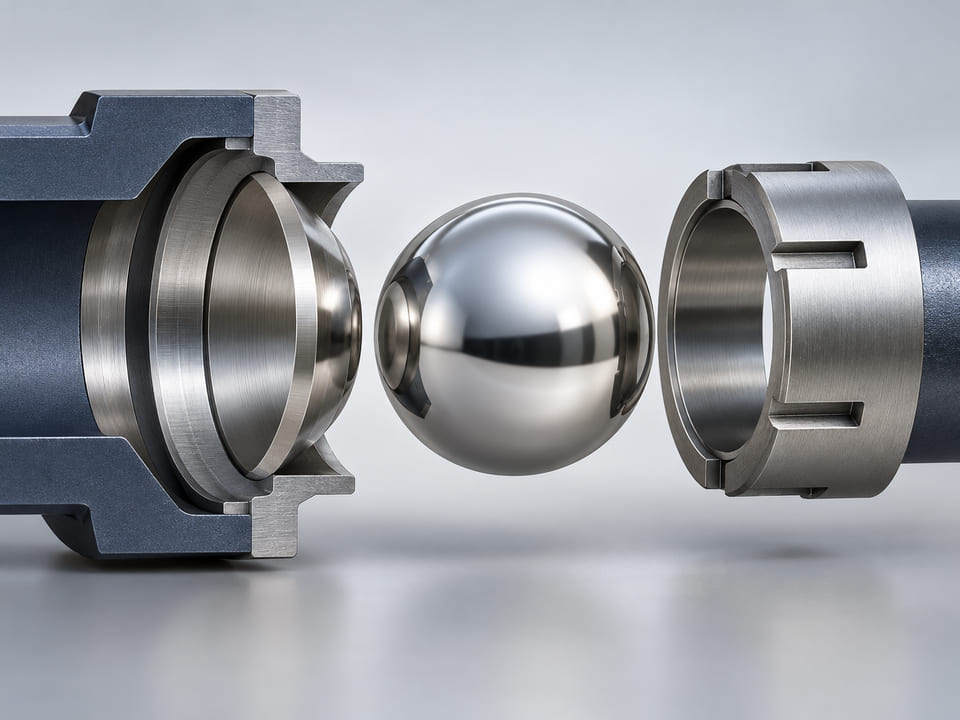

Las ilustraciones CGI explican conceptos de producto, aplicación o estructura. No son fotografías, micrografías medidas, planos de conjuntos ni resultados de inspección.
