Zylinder- und Nadelrollen
Zylinder- und Nadelrollen sind längliche Wälzkörper, die anhand von Durchmesser, Länge, Profil, Stirngeometrie und Werkstoffzustand spezifiziert werden. Nadelrollen haben eine vergleichsweise schlanke Form für kompakte radiale Konstruktionen; andere Zylinderrollen dienen unterschiedlichen Lageranordnungen. Es handelt sich weder um lose Stahlkugeln noch um vollständige Lager. Stellen Sie Bauteilzeichnung, Laufbahnzustand, Werkstoff, Oberfläche und Gruppierungsanforderungen bereit, damit die fertige Rolle und die Baugruppe gemeinsam geprüft werden können.
- Werkstoff / Konstruktion
- Spezifizierter Wälzlagerstahl oder anderer freigegebener Werkstoff mit festgelegter Behandlung und Rollengeometrie
- Grundlage der Spezifikation
- Zeichnung, Durchmesser und Abnahme
- Grundlage der Bestellung
- Muster- und Produktionsmengen
Zylinder- und Nadelrollen: Auswahlübersicht
Die Länge einer Rolle bringt Konstruktionsgrößen mit sich, die eine Kugel nicht hat: Parallelität, Profil, Stirnform und Lastverteilung entlang des Kontakts. Zylinder- und Nadelrollen gehören zwar allgemein zur Kategorie der Wälzkörper, sollten aber in Zeichnung und Bestellung unterscheidbar bleiben. Werkstoff und wärmebehandelter Zustand benötigen ebenfalls eine ausdrückliche Abnahme; bei einer Edelstahlrolle kann nicht dasselbe gehärtete Kontaktverhalten wie bei Wälzlagerstahl vorausgesetzt werden. Lagerluft, Genauigkeit des vollständigen Lagers und Tragfähigkeit gehören zur Baugruppe. Sie sollten nicht als Spezifikation für eine einzelne Rolle übernommen werden, nur weil dieselben Begriffe in einem Katalog stehen.
Rollengeometrie von Lagerklasse unterscheiden
Geben Sie Rollendurchmesser und -länge, Längsprofil, Stirnform und Kantenanforderungen gemäß den Zeichnungsreferenzen an. Kennzeichnen Sie den Artikel als Nadelrolle, andere Zylinderrolle oder vollständige Käfig-Rollen-Baugruppe. Wird eine Lagerklasse aufgeführt, erläutern Sie ihre Bedeutung für den angefragten Artikel. Eine vollständige Lagerbezeichnung definiert nicht automatisch Geometrie, Gruppierung oder Abnahme einer Einzelrolle; lose Wälzkörper benötigen daher eine eigene messbare Grundlage.
Linienkontakt und Laufbahnbedingungen prüfen
Rollenkontakt unterscheidet sich von Kugelkontakt und kann empfindlich auf Ausrichtung, Profil und Stirnlast reagieren. Geben Sie Werkstoff und Zustand der Gegenlaufbahn, Schmierstoff und Lastpfad im Betrieb an. Werden Rollen ersetzt, prüfen Sie auch die umgebenden Laufbahnen und Führung, statt anzunehmen, neue Elemente würden anderen Verschleiß beheben. Legen Sie fest, ob eine Gruppierung nach tatsächlichem Maß erforderlich ist. Die Funktionsabnahme sollte die vollständige Anordnung umfassen, während die Wareneingangsprüfung die vereinbarte Rollengeometrie, Oberfläche und Werkstoffnachweise bestätigt.
Spezifikationen für Zylinder- und Nadelrollen
Definieren Sie das Bauteil anhand der folgenden Anforderungen. Geben Sie Sollwerte und Abnahmemethode an; das Angebot dokumentiert den vereinbarten Werkstoff, die Geometrie, Prüfung und den Lieferumfang.
| Anforderung | Was festzulegen ist | Warum es wichtig ist |
|---|---|---|
| Rollenzeichnung | Durchmesser, Länge, Profil, Stirnseiten und Kantenanforderungen angeben. | Unterscheidet den einzelnen Wälzkörper von einer vollständigen Lagerklasse. |
| Werkstoff und Behandlung | Legierung, Zustand und erforderliche Nachweise angeben. | Verknüpft den Kontaktzustand mit dem spezifizierten Werkstoff. |
| Geometrie und Gruppierung | Bei Bedarf Form, Oberfläche und Gruppierung nach tatsächlichem Maß festlegen. | Unterstützt Passung, Führung und gleichmäßige Lastverteilung. |
| Baugruppenbedingungen | Laufbahnen, Lastpfad, Ausrichtung, Schmierstoff und Partikel beschreiben. | Ermöglicht die Prüfung der vollständigen Anordnung, ohne eine Tragfähigkeit für eine lose Rolle zu erfinden. |
Zeichnung und Maßabnahme
Geben Sie Zeichnungsstand und Nennmaße mit Einheiten an. Benennen Sie Anforderungen an Form, Oberfläche und Passung jeweils einzeln; eine Werkstoffbezeichnung allein definiert kein fertiges Bauteil. Dient ein vorhandenes Muster als Referenz, beschreiben Sie den Verschleiß und bestätigen Sie die vorgesehenen Abnahmegrenzen.
Bestell- und Prüfumfang
Trennen Sie Mustermengen vom Produktionsbedarf. Geben Sie erforderliche Prüfunterlagen, Chargenkennzeichnung, Sauberkeit und Verpackung an. Ein vorgeschlagener Ersatz oder eine Änderung der Bauteilspezifikation ist vor der Freigabe zu prüfen; das Angebot bestätigt den vereinbarten Umfang.
Wenn numerische Leistungswerte benötigt werden, müssen Werkstoff, Bedingungen und Nachweise dazu angegeben sein. Typische Rohstoffdaten sind nicht als garantierte Leistung eines fertigen Bauteils zu verstehen.
Anwendungen für Zylinder- und Nadelrollen
Beginnen Sie mit dem tatsächlichen Mechanismus und den Einsatzbedingungen. Für jede Verwendung ist unten angegeben, welche Informationen eine sinnvolle technische Prüfung ermöglichen.
Projekte mit kompakten Nadellagern
Nadelrollen können für Konstruktionen bewertet werden, die schlanke Wälzkörper und wenig radialen Bauraum benötigen. Welle oder Laufbahn müssen die Anforderungen des Lagerkonstrukteurs erfüllen. Aus Aussehen oder Abmessungen einer losen Rolle lässt sich keine vollständige Lagertragfähigkeit ableiten.
Komponenten für Zylinderrollenlager
Eine Zylinderrolle benötigt ein Profil und eine Stirnform, die zur Lageranordnung passen. Führung und Ausrichtung beeinflussen den Kontakt. Werkstoff, Behandlung und Oberflächenabnahme müssen auf die Zeichnung abgestimmt werden, statt von einem anderen Lagertyp übernommen zu werden.
Lineare und kundenspezifische Bewegungsmechanismen
Eine zeichnungsdefinierte Rolle kommt für eine andere geführte Bewegungsanordnung infrage, sofern die vollständige Kontakt- und Haltekonstruktion dies unterstützt. Geben Sie an, wie Schrägstellung, Kantenkontakt und Verunreinigungen kontrolliert werden. Validieren Sie den Mechanismus anhand seiner tatsächlichen Bewegungs- und Lastanforderungen.
Alternativen zu Zylinder- und Nadelrollen vergleichen
Vergleichen Sie anhand der entscheidenden Anforderung. Gleicher Nenndurchmesser oder ähnliches Aussehen belegen keine werkstoffliche oder funktionale Gleichwertigkeit.
| Alternative | Wann sie zu prüfen ist | Zu bewertender Zielkonflikt |
|---|---|---|
| Stahlkugeln AISI 52100 | Vergleichen Sie einen Kugelkontakt nur dann, wenn die Bauteilkonstruktion eine andere Wälzkörpergeometrie mit dazugehöriger Laufbahnanordnung zulässt. | Kugel- und Rollenkontakte unterscheiden sich in Lastverteilung und Führungsbedarf; lose Elemente gleichen Nenndurchmessers sind nicht austauschbar. |
| Kugelhalter | Prüfen Sie das separate Abstandhalterbauteil, wenn die Anfrage tatsächlich Abstandhalten oder Halten von Wälzkörpern statt einer Einzelrolle erfordert. | Ein Kugelhalter ist nicht standardmäßig ein Rollen-Käfig; keines der beiden Bauteile belegt eigenständig die Tragfähigkeit oder verträgliche Freiräume des Lagers. |
| Kugeln aus Edelstahl 440C | Die separate Kugelfamilie kommt nur bei einer Neukonstruktion infrage, die einen härtbaren Edelstahl-Kugelkontakt statt einer Rollenanordnung vorsieht. | Werkstoff und Geometrie ändern sich gemeinsam. Der Konstrukteur der Baugruppe muss Laufbahn, Kontakt und Prüfgrundlage freigeben und nicht nur einen Katalogaustausch. |
Diese Links führen zu den entsprechenden Produktseiten dieser Sammlung. Die endgültige Auswahl richtet sich nach Ihrer vollständigen Spezifikation und der vereinbarten Validierung.
Häufige Fragen zu Zylinder- und Nadelrollen
Worin unterscheiden sich Nadelrollen und Zylinderrollen?
Nadelrollen sind vergleichsweise schlanke Wälzkörper; die breitere Kategorie der Zylinderrollen umfasst auch andere Proportionen und Bauformen. Verwenden Sie die genaue Zeichnung und maßgebliche Referenz. Die gemeinsame Kategorie macht unterschiedliche Profile, Stirnformen oder Größen nicht austauschbar.
Definiert eine Genauigkeitsklasse des Lagers eine lose Rolle?
Nicht vollständig. Klassen und Spiele vollständiger Lager beschreiben Anforderungen auf Baugruppenebene. Eine lose Rolle benötigt weiterhin eigene Kriterien für Durchmesser, Länge, Form, Profil, Stirnseite, Oberfläche und Gruppierung. Geben Sie an, wie sich eine etwaige Baugruppenbezeichnung auf den angefragten Artikel bezieht.
Können Rollen Kugeln direkt ersetzen?
Ein direkter Austausch ist nicht belegt. Kontaktgeometrie, Laufbahnen, Führung und Lastverteilung unterscheiden sich. Eine Neukonstruktion erfordert die Freigabe des Bauteilkonstrukteurs und eine vollständige Funktionsbewertung statt eines Größenvergleichs loser Wälzkörper.
Warum sind Stirnform und Profil wichtig?
Sie beeinflussen Führung der Rolle und Kontaktverteilung in der Anordnung. Ein ungeeignetes Profil oder eine falsche Stirnform kann das lokale Kontaktverhalten ändern, selbst wenn Durchmesser und Länge richtig erscheinen. Befolgen Sie freigegebene Zeichnung und Baugruppenabnahme.
Sollten Ersatzrollen gemeinsam mit den Laufbahnen geprüft werden?
Ja. Verschlissene oder beschädigte Laufbahnen und eine falsche Führung können auch nach dem Austausch der Wälzkörper weiterhin begrenzend sein. Identifizieren Sie den Mechanismus und die freigegebene Rollenspezifikation und befolgen Sie anschließend die Abnahme des Lagerkonstrukteurs. Neue lose Rollen allein belegen keine wiederhergestellte Systemleistung.
Was sollte eine Rollen-Anfrage enthalten?
Senden Sie Zeichnung, Werkstoff und Behandlung, Durchmesser und Länge, Profil und Stirnformen, Oberflächenkriterien und Gruppierung. Ergänzen Sie Menge, Laufbahnzustand, Schmierung und erforderliche Dokumente. Klären Sie, ob lose Rollen oder eine vollständige Baugruppe angefragt werden.
Angebot anfordern
Formulieren Sie die Anforderungen an Zylinder- und Nadelrollen als klare Anfrage an MEITUO Balls.
- Geben Sie Ihre Telefonnummer, E-Mail-Adresse und Nachricht an.
- Fügen Sie bei Bedarf Referenzdateien bei.
- Wählen Sie „Anfrage senden“.
Telefonnummer, E-Mail-Adresse und Nachricht sind erforderlich. Name, Unternehmen und Referenzdateien sind optional.
Werkstoffprüfung fortsetzen
Technische Referenzen und Hinweise zu Illustrationen
Referenzen zu Werkstofffamilien unterstützen die Vorauswahl. Für eine konkrete Anfrage sind genaue Güte, fertige Geometrie und Abnahme der Anwendung maßgeblich.

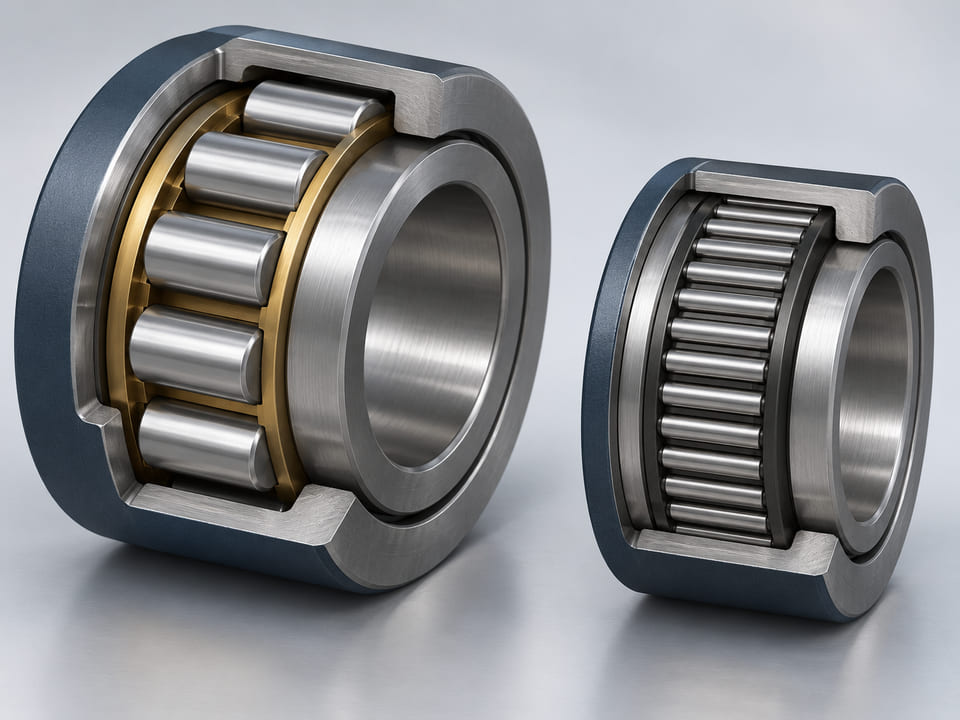

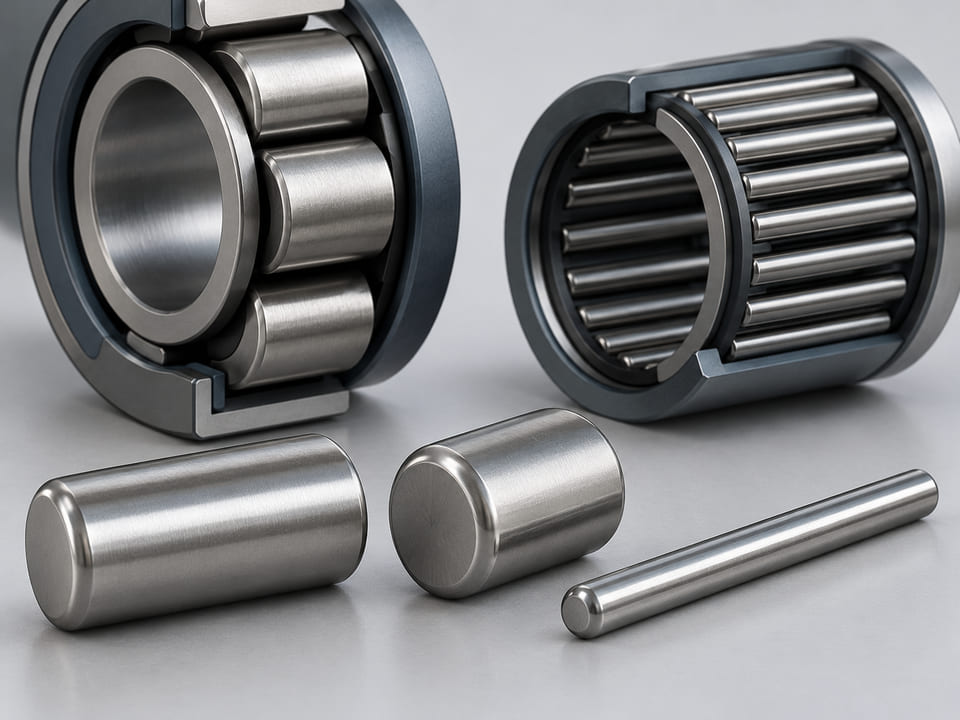

CGI-Illustrationen erläutern Konzepte zu Produkt, Anwendung oder Aufbau. Sie sind weder Fotografien noch gemessene Mikroskopaufnahmen, Baugruppenzeichnungen oder Prüfergebnisse.
