Optische und mechanische Trackballs
Trackballs sind funktionale Schnittstellenkugeln, deren Größe, Oberfläche und Masse mit einer bestimmten Sensor- und Lageranordnung zusammenarbeiten müssen. Optische Module erfordern ein kompatibles Abtastmuster, während mechanische Module auf kontrollierten Rollenkontakt angewiesen sind. Legen Sie Harz, Durchmesser, Rundheit, Farbe oder Muster, Oberflächenfinish, Reinigungsbedingungen und Abnahme auf Modulebene fest, bevor Sie eine Ersatzkugel als kompatibel mit einer industriellen Trackball-Baugruppe betrachten.
- Werkstoff / Konstruktion
- Spezifiziertes Harzsystem; optisches Muster und Oberfläche mit dem Modul validiert
- Grundlage der Spezifikation
- Zeichnung, Durchmesser und Abnahme
- Grundlage der Bestellung
- Muster- und Produktionsmengen
Optische und mechanische Trackballs: Auswahlübersicht
Ein Trackball ist eine Schnittstellenkomponente und nicht einfach eine dekorative Harzkugel. Die Oberfläche muss zum gewählten Sensorverfahren passen, während Geometrie und Lagerungen Reibung, Bewegung und Bediengefühl bestimmen. Optische und mechanische Anforderungen überschneiden sich, sind aber nicht identisch: Eine ansprechende glänzende Kugel in Vollfarbe kann bei der optischen Abtastung versagen, während eine geeignete optische Struktur nicht zum mechanischen Rollensystem passen muss. Die bestehende Produktfamilie nennt ungesättigtes Polyesterharz; Harz und Finish eines neuen Bauteils müssen dennoch bestätigt werden. Farbe und Durchmesser allein belegen keine Austauschbarkeit mit einem bestimmten Modul.

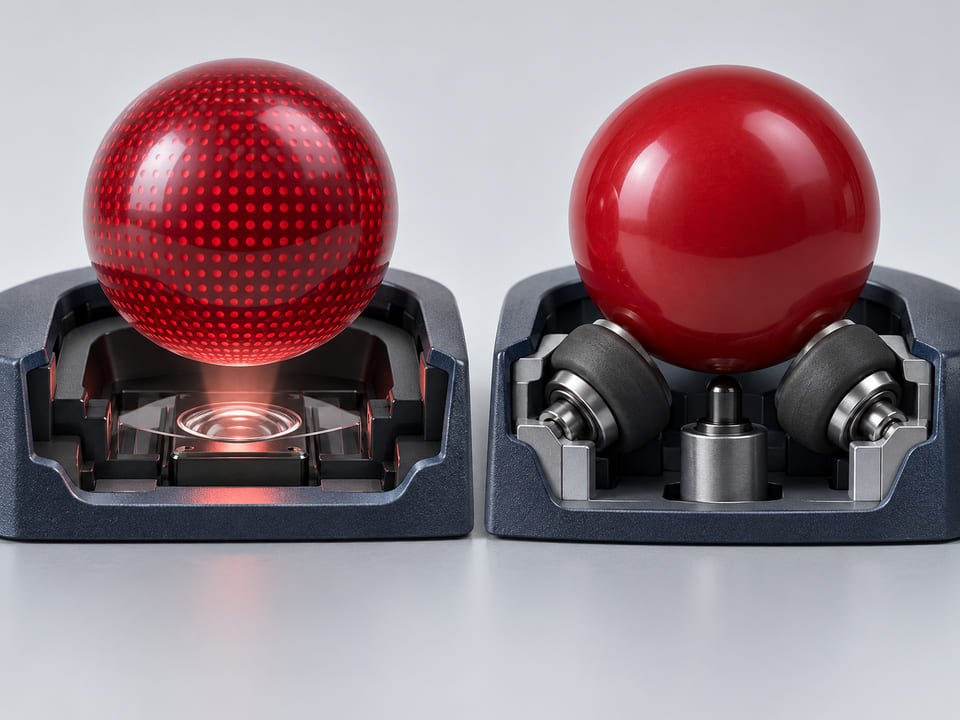

Optisches Muster und mechanischen Kontakt unterscheiden
Geben Sie für ein optisches Modul Sensormodell oder Prüfvorrichtung, Beleuchtung und erforderliche Abtastleistung an. Legen Sie fest, ob das Muster eingeformt, aufgedruckt oder Teil des Werkstoffs ist, wenn dies die Haltbarkeit beeinflusst. Geben Sie für ein mechanisches Modul Rollenkontakt und erforderliche Traktion an. Prüfen Sie die Kugel in beiden Fällen über verschiedene Ausrichtungen und Geschwindigkeiten. Ein Standbild zeigt nur das Aussehen; es belegt weder Sensorerkennung noch Aussetzerverhalten oder gleichbleibendes Bediengefühl bei langsamer Bewegung.

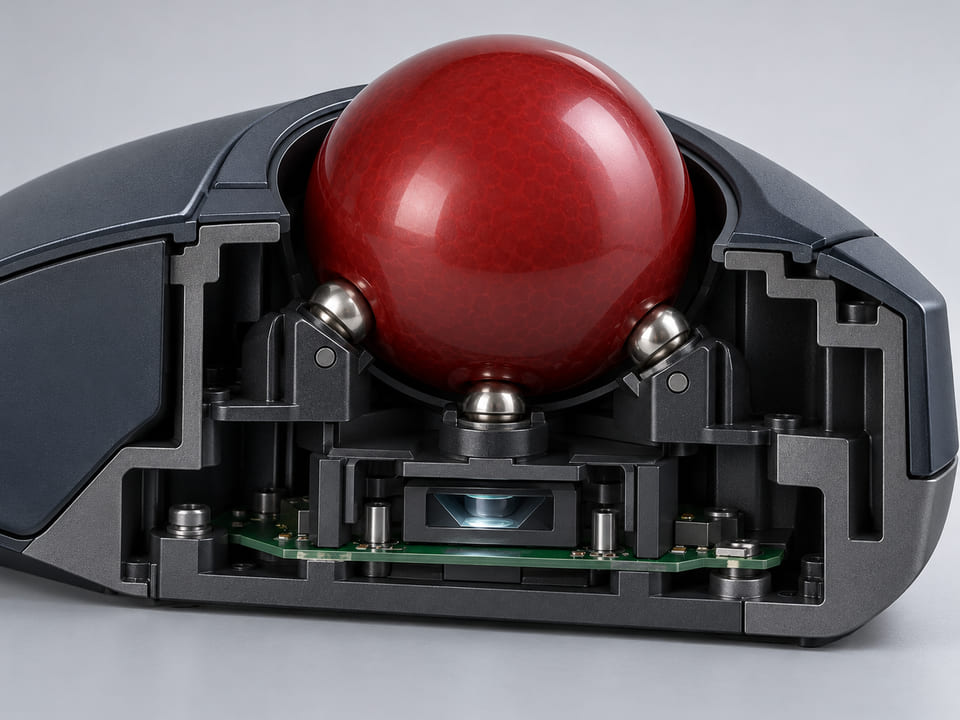

Kugel zusammen mit der Trägermechanik freigeben
Geben Sie Anordnung von Stützkugeln oder Rollen, Haltespiel und etwaige Vorspannung an. Rundheit, Oberflächenfinish und Masse können Anlaufkraft und fortgesetzte Bewegung beeinflussen. Beziehen Sie Reinigungsmittel, Hautkontakt und erwartete Verunreinigungen in die Oberflächenprüfung ein. Vereinbaren Sie einen Test auf Modulebene für Bewegung, Abtastung und Oberflächenhaltbarkeit nach der Reinigung. So entsteht eine klare Abnahmegrundlage, wenn eine Kugel zwar physisch passt, aber ein anderes Bediengefühl oder eine zeitweise Sensorreaktion verursacht.
Spezifikationen für optische und mechanische Trackballs
Definieren Sie das Bauteil anhand der folgenden Anforderungen. Geben Sie Sollwerte und Abnahmemethode an; das Angebot dokumentiert den vereinbarten Werkstoff, die Geometrie, Prüfung und den Lieferumfang.
| Anforderung | Was festzulegen ist | Warum es wichtig ist |
|---|---|---|
| Abtastsystem | Geben Sie optischen Sensor und Beleuchtung oder mechanische Rollenbaugruppe an. | Die erforderliche Oberfläche hängt vom Bewegungserkennungsverfahren ab. |
| Bewegungsgeometrie | Geben Sie Durchmesser, Form, Lagerungen, Halterung und Spiel an. | Eine Kugel, die in die Öffnung passt, kann dennoch schleifen oder sich ungleichmäßig bewegen. |
| Oberfläche und Muster | Legen Sie Finish, Farbe, Muster und Haltbarkeitsabnahme fest. | Aussehen und Abtastleistung erfordern getrennte, aber abgestimmte Prüfungen. |
| Modultest | Legen Sie Abnahme für Abtastung, Bewegung und Reinigungszyklus fest. | Die Funktionskompatibilität ist an der montierten Schnittstelle zu prüfen, nicht nur an der Kugel. |
Zeichnung und Maßabnahme
Geben Sie Zeichnungsstand und Nennmaße mit Einheiten an. Benennen Sie Anforderungen an Form, Oberfläche und Passung jeweils einzeln; eine Werkstoffbezeichnung allein definiert kein fertiges Bauteil. Dient ein vorhandenes Muster als Referenz, beschreiben Sie den Verschleiß und bestätigen Sie die vorgesehenen Abnahmegrenzen.
Bestell- und Prüfumfang
Trennen Sie Mustermengen vom Produktionsbedarf. Geben Sie erforderliche Prüfunterlagen, Chargenkennzeichnung, Sauberkeit und Verpackung an. Ein vorgeschlagener Ersatz oder eine Änderung der Bauteilspezifikation ist vor der Freigabe zu prüfen; das Angebot bestätigt den vereinbarten Umfang.
Wenn numerische Leistungswerte benötigt werden, müssen Werkstoff, Bedingungen und Nachweise dazu angegeben sein. Typische Rohstoffdaten sind nicht als garantierte Leistung eines fertigen Bauteils zu verstehen.
Anwendungen für optische und mechanische Trackballs
Beginnen Sie mit dem tatsächlichen Mechanismus und den Einsatzbedingungen. Für jede Verwendung ist unten angegeben, welche Informationen eine sinnvolle technische Prüfung ermöglichen.
Industrielle Bedienerschnittstellen
Eine Harz-Trackballkugel kann das bewegliche Eingabeelement eines Bedienfelds bilden. Stimmen Sie ihre optische oder mechanische Oberfläche auf das tatsächliche Modul ab, statt nur eine Farbe anzugeben. Prüfen Sie langsame Positionierung, schnelle Bewegung und wiederholte Reinigung, denn die Schnittstelle muss auch nach den für den Einbau erwarteten Expositionsbedingungen kontrollierbar bleiben.
Messtechnik und spezielle Steuerungen
Bei einer Präzisionsschnittstelle können geringe Änderungen von Reibung oder Abtastung wichtiger sein als der Nenndurchmesser. Legen Sie Auflösung oder Positionierabnahme auf Baugruppenebene fest. Bewerten Sie Lagerungen und Halterung zusammen mit der Kugel, damit das Bauteil nicht reibt, klemmt oder sich in verschiedene Richtungen uneinheitlich bewegt.
Ersatz- und Private-Label-Module
Eine Ersatzkugel muss anhand des vorhandenen Sensors, der Lagerungen und der Oberflächenspezifikation validiert werden. Besorgen Sie nach Möglichkeit eine Zeichnung oder ein repräsentatives Modul. Ein übernommener Durchmesser oder eine optische Farbübereinstimmung reicht nicht aus, um Kompatibilität zu belegen, besonders wenn das ursprüngliche Oberflächenmuster oder Harzsystem unbekannt ist.
Alternativen zu optischen und mechanischen Trackballs vergleichen
Vergleichen Sie anhand der entscheidenden Anforderung. Gleicher Nenndurchmesser oder ähnliches Aussehen belegen keine werkstoffliche oder funktionale Gleichwertigkeit.
| Alternative | Wann sie zu prüfen ist | Zu bewertender Zielkonflikt |
|---|---|---|
| PMMA-Acrylkugeln | Vergleichen Sie eine klare Acrylkugel nur dann, wenn die Schnittstellenauslegung ausdrücklich von Transparenz profitiert und das Sensorverfahren damit funktioniert. | Eine transparente Kugel bietet möglicherweise nicht das für einen optischen Sensor erforderliche Muster. Es handelt sich daher um eine Entscheidung zur Modulauslegung und nicht um einen kosmetischen Austausch. |
| POM-Kugeln | Prüfen Sie Acetal für ein Konzept mit mechanischem Kontakt, bei dem Maßverhalten sowie Gleit- oder Rollgefühl wichtiger sind als ein glänzendes Harzbild. | Sensorerkennung, Traktion und Oberflächenbehandlung müssen erneut validiert werden; eine mechanisch plausible Kugel kann für das ursprüngliche Sensorverfahren trotzdem ungeeignet sein. |
| Schwarze Glaskugeln | Ziehen Sie Glas nur für einen eigens ausgelegten Instrumentenmechanismus in Betracht, bei dem Oberfläche, Masse und optisches Erscheinungsbild die erforderliche Funktion unterstützen. | Masse, Sprödigkeit und Lagerbelastung ändern sich deutlich. Eine Instrumentenkugel ist nicht automatisch mit einem Harz-Trackball-Modul kompatibel. |
Diese Links führen zu den entsprechenden Produktseiten dieser Sammlung. Die endgültige Auswahl richtet sich nach Ihrer vollständigen Spezifikation und der vereinbarten Validierung.
Häufige Fragen zu optischen und mechanischen Trackballs
Kann jede glatte Kugel als Trackball verwendet werden?
Nein. Optische Sensoren benötigen ein kompatibles Oberflächenmuster, mechanische Systeme einen geeigneten Rollenkontakt. Durchmesser, Form, Masse und Finish beeinflussen ebenfalls die Bewegung. Prüfen Sie die Kugel im tatsächlichen Modul und legen Sie Abnahmekriterien für Abtastung und Bediengefühl fest, bevor Sie sie als Ersatz freigeben.
Was unterscheidet einen optischen Trackball?
Seine Oberfläche muss Merkmale bieten, die der Sensor bei der Beleuchtung und Geometrie des Moduls zuverlässig erkennen kann. Eine optisch einheitliche glänzende Oberfläche wird möglicherweise nicht konsistent abgetastet. Geben Sie Sensor oder Prüfmuster an und bewerten Sie langsame und schnelle Bewegungen sowie verschiedene Kugelausrichtungen, statt sich auf das Aussehen zu verlassen.
Belegt ein gleicher Durchmesser die Kompatibilität?
Nein. Die Kugel kann mechanisch passen und trotzdem übermäßige Reibung, schlechte Abtastung oder ein ungewohntes Bediengefühl verursachen. Vergleichen Sie Lagerungen, Spiel, Masse, Oberfläche und Sensorreaktion. Ist die ursprüngliche Spezifikation nicht verfügbar, verwenden Sie ein freigegebenes Referenzmuster und einen Modultest, um Abnahmekriterien für den Ersatz festzulegen.
Können Farbe und Muster angepasst werden?
Sie können als Teil der Bauteilauslegung geprüft werden, doch jede Änderung muss hinsichtlich Sensorik und Haltbarkeit validiert werden. Geben Sie gewünschtes Aussehen und Abtastanforderungen gemeinsam an. Eine Farbanpassung, die Erkennung beeinträchtigt oder sich bei Reinigung abnutzt, erfüllt keine funktionale Trackball-Spezifikation.
Wie sollte die Beständigkeit gegen Reinigung geprüft werden?
Verwenden Sie tatsächlichen Reiniger, Anwendungsmethode, Expositionsdauer und wiederholten Zyklus. Prüfen Sie Aussehen und Oberflächenschäden und wiederholen Sie anschließend den Abtast- und Bewegungstest. Ein Harz kann optisch unbeschädigt bleiben und dennoch Finish oder Reibung verändern, was die Reaktion des Moduls beeinflusst.
Welche Angaben werden für ein Trackball-Angebot benötigt?
Geben Sie Kugel- und Modulzeichnungen, gegebenenfalls Harzanforderung, Sensor- oder Mechanikanordnung, Geometrie, Finish, Farbe oder Muster sowie Menge an. Ergänzen Sie ein freigegebenes Muster oder Abnahmekriterium für Abtastung und Bediengefühl. Werkstoff, Aussehen und Kompatibilität sollten gemeinsam vereinbart werden, bevor kaufmännische Bedingungen bestätigt werden.
Angebot anfordern
Formulieren Sie die Anforderungen an optische und mechanische Trackballs als klare Anfrage an MEITUO Balls.
- Geben Sie Ihre Telefonnummer, E-Mail-Adresse und Nachricht an.
- Fügen Sie bei Bedarf Referenzdateien bei.
- Wählen Sie „Anfrage senden“.
Telefonnummer, E-Mail-Adresse und Nachricht sind erforderlich. Name, Unternehmen und Referenzdateien sind optional.
Werkstoffprüfung fortsetzen
Technische Referenzen und Hinweise zu Illustrationen
Referenzen zu Werkstofffamilien unterstützen die Vorauswahl. Für eine konkrete Anfrage sind genaue Güte, fertige Geometrie und Abnahme der Anwendung maßgeblich.

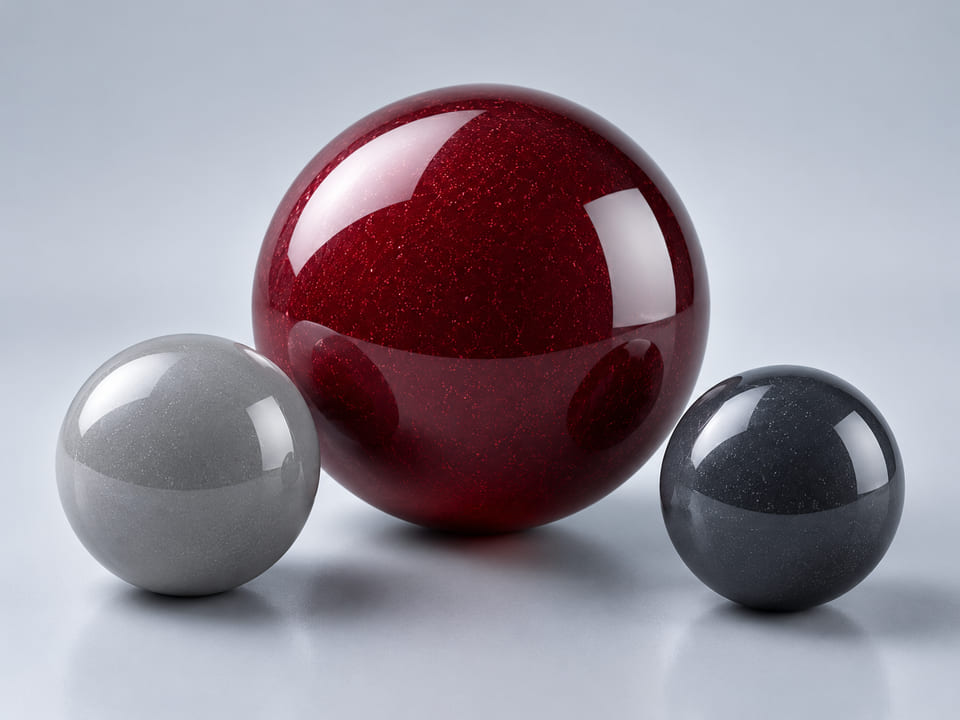

CGI-Illustrationen erläutern Konzepte zu Produkt, Anwendung oder Aufbau. Sie sind weder Fotografien noch gemessene Mikroskopaufnahmen, Baugruppenzeichnungen oder Prüfergebnisse.
