Kugeln aus PTFE
PTFE-Kugeln sind Fluorpolymerkugeln, die für anspruchsvollen Medienkontakt und reibungsarme Anwendungen in Betracht kommen. Ihr Profil der Chemikalienbeständigkeit kann bei ausgewählten Ventilen und Prozessanlagen nützlich sein. PTFE kann sich jedoch unter Dauerbelastung verformen und sollte nicht allein anhand der chemischen Verträglichkeit spezifiziert werden. Bestätigen Sie ungefülltes oder gefülltes Compound, Durchmesser und Prüfverfahren, Sitzgeometrie, Medium, Temperatur und Dichtheitsabnahme, bevor Sie das Bauteil freigeben.

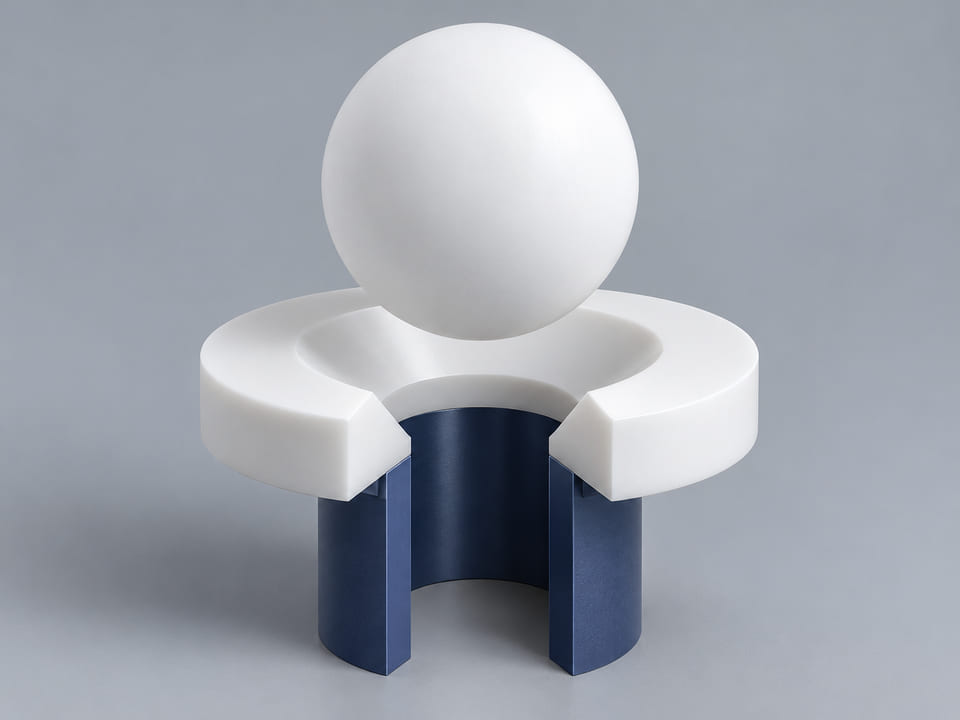

- Werkstoff / Konstruktion
- PTFE; ungefülltes oder namentlich bezeichnetes gefülltes Compound
- Grundlage der Spezifikation
- Zeichnung, Durchmesser und Abnahme
- Grundlage der Bestellung
- Muster- und Produktionsmengen
PTFE-Kugeln: Auswahlübersicht
PTFE bietet ein besonderes Oberflächen- und Chemikalienprofil, doch sein relativ nachgiebiger Kontakt verändert das Aufsetz- und Rückstellverhalten der Kugel unter Last. Deshalb erfordert ein PTFE-Ersatz für eine starre Metall-, Keramik- oder technische Kunststoffkugel mehr als denselben Nenndurchmesser. Gefüllte PTFE-Compounds können Steifigkeit, Verschleiß, elektrisches Verhalten und die Zulässigkeit von Kontaktpartikeln verändern. Geben Sie bei Bedarf die genaue Formulierung an. Farbe, Glätte oder eine allgemeine Temperaturangabe ersetzen weder die Werkstoffidentität der fertigen Kugel noch ihre Leistung im tatsächlichen Ventilsitz.
Medienverträglichkeit auf die genaue Exposition abstimmen
Listen Sie Prozessflüssigkeit, Konzentration, Verunreinigungen und Reinigungszyklus auf. Beziehen Sie Temperatur und Expositionsdauer ein, damit das vorgeschlagene Compound für die vollständigen Betriebsbedingungen geprüft werden kann. Eine Verträglichkeitstabelle ist eine nützliche Vorauswahl, bewertet aber weder Kontaktdruck noch Dichtheit. Wird ein gefülltes Compound vorgeschlagen, prüfen Sie neben der PTFE-Matrix auch den Füllstoff, da Formulierung und freiliegende Partikel Chemie, Sauberkeit oder Anforderungen an regulierte Kontakte beeinflussen können.

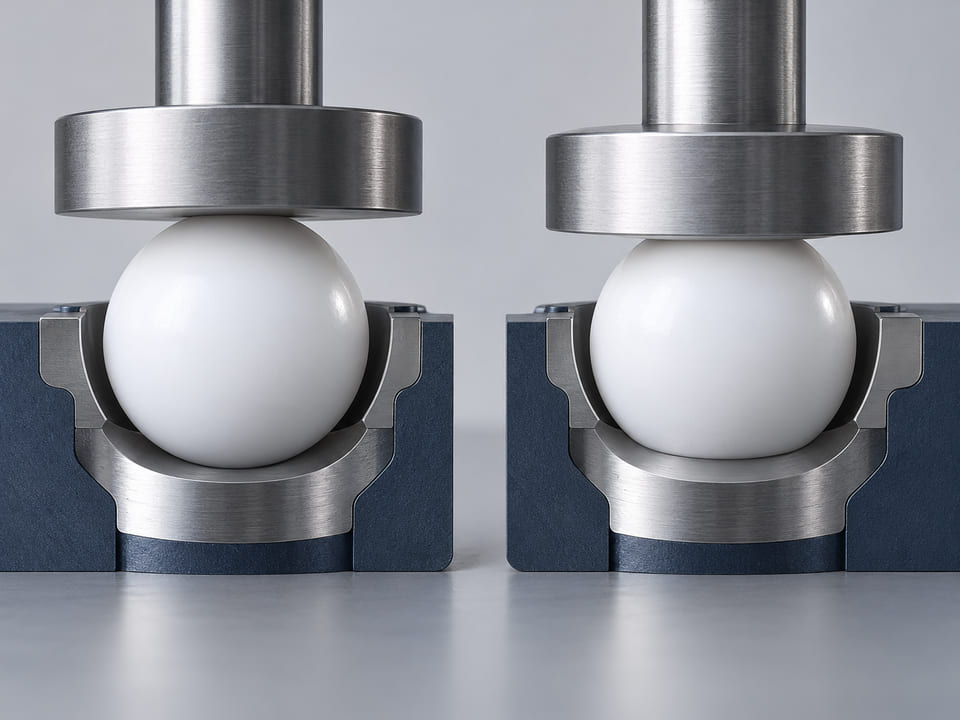

Kriechen und Sitzabnahme spezifizieren
Legen Sie Sitzprofil, Kontaktbreite, Druckzyklus und längste Stillstandszeit fest. PTFE kann sich an einen Sitz anpassen und zugleich unter Dauerbelastung die Form verändern. Daher berücksichtigt eine aussagekräftige Abnahme das Schließverhalten nach der Haltezeit und die Rückstellung nach Entlastung. Vereinbaren Sie Prüfbedingungen und Messkraft für die Maßkontrolle. Eine engere anfängliche Größengrenze allein löst keine Dichtungsprobleme, die sich unter Druck, Wärme oder wiederholtem Aufsetzen verändern.
Spezifikationen für PTFE-Kugeln
Definieren Sie das Bauteil anhand der folgenden Anforderungen. Geben Sie Sollwerte und Abnahmemethode an; das Angebot dokumentiert den vereinbarten Werkstoff, die Geometrie, Prüfung und den Lieferumfang.
| Anforderung | Was festzulegen ist | Warum es wichtig ist |
|---|---|---|
| Compoundidentität | Geben Sie ungefülltes PTFE oder den genauen erforderlichen Füllstoff und die Formulierung an. | Füllstoffe können Chemie, Kontakt, Verschleißpartikel und elektrisches Verhalten verändern. |
| Sitzgeometrie | Geben Sie Kontaktprofil, -breite und Gegenwerkstoff an. | Die Schnittstelle bestimmt lokale Verformung und Schließverhalten. |
| Last und Haltezeit | Legen Sie Druck, Temperatur und längste ununterbrochene Belastungsdauer fest. | Die Kriechbewertung muss neben der Spitzenlast auch Zeit und Temperatur berücksichtigen. |
| Abnahme nach Exposition | Geben Sie Dichtheit, Bewegung und Maßkontrollen nach einem repräsentativen Zyklus an. | Eine anfängliche Prüfung belegt keine Leistung nach längerem Anliegen am Sitz. |
Zeichnung und Maßabnahme
Geben Sie Zeichnungsstand und Nennmaße mit Einheiten an. Benennen Sie Anforderungen an Form, Oberfläche und Passung jeweils einzeln; eine Werkstoffbezeichnung allein definiert kein fertiges Bauteil. Dient ein vorhandenes Muster als Referenz, beschreiben Sie den Verschleiß und bestätigen Sie die vorgesehenen Abnahmegrenzen.
Bestell- und Prüfumfang
Trennen Sie Mustermengen vom Produktionsbedarf. Geben Sie erforderliche Prüfunterlagen, Chargenkennzeichnung, Sauberkeit und Verpackung an. Ein vorgeschlagener Ersatz oder eine Änderung der Bauteilspezifikation ist vor der Freigabe zu prüfen; das Angebot bestätigt den vereinbarten Umfang.
Wenn numerische Leistungswerte benötigt werden, müssen Werkstoff, Bedingungen und Nachweise dazu angegeben sein. Typische Rohstoffdaten sind nicht als garantierte Leistung eines fertigen Bauteils zu verstehen.
Anwendungen für PTFE-Kugeln
Beginnen Sie mit dem tatsächlichen Mechanismus und den Einsatzbedingungen. Für jede Verwendung ist unten angegeben, welche Informationen eine sinnvolle technische Prüfung ermöglichen.
Chemikalienrückschlagventile
PTFE kann in Betracht kommen, wenn das Prozessmedium andere Werkstoffe ungeeignet macht. Prüfen Sie die genaue Kugel-Sitz-Paarung während Betriebs- und Stillstandszeiten einschließlich Rückdruck. Die Chemikalien- und die Dichtheitsprüfung betreffen unterschiedliche Ausfallmechanismen und sollten bei der Bauteilfreigabe als getrennte Nachweise geführt werden.
Bewegliche Kontakte mit geringer Haftung
In einem geeigneten Mechanismus mit geringer Last kann die PTFE-Oberfläche nützlich sein, wenn Haftung oder Reibung relevant sind. Legen Sie Gegenfläche, Partikel und Schmierbedingungen fest. Eine allgemeine Werkstoffbeschreibung kann die Reibung nicht für jeden Kontakt bestimmen; Verschleiß oder Verunreinigungen können ausschlaggebend dafür sein, ob das vorgeschlagene Compound geeignet bleibt.
Baugruppen für saubere Fluidverarbeitung
Wenn Reinheit oder regulierter Kontakt wichtig sind, bewerten Sie genaue Formulierung, Oberflächenreinigung und Handhabungsweg. Ein chemikalienbeständiger Werkstoff ist nicht automatisch ein sauberes oder konformes Lieferteil. Klären Sie Nachweis- und Verpackungsanforderungen frühzeitig und validieren Sie Muster anhand der tatsächlichen Einbausituation und Reinigungsmethode.
Alternativen zu PTFE-Kugeln vergleichen
Vergleichen Sie anhand der entscheidenden Anforderung. Gleicher Nenndurchmesser oder ähnliches Aussehen belegen keine werkstoffliche oder funktionale Gleichwertigkeit.
| Alternative | Wann sie zu prüfen ist | Zu bewertender Zielkonflikt |
|---|---|---|
| PVDF | Vergleichen Sie PVDF, wenn das Medium dies zulässt und ein anderes Verhältnis von Steifigkeit, Abriebverhalten und Fluorpolymerchemie sinnvoll ist. | Eine erfolgreiche Werkstoffprüfung erfordert weiterhin einen Ventiltest; der Ersatz verändert neben der chemischen Reaktion auch Kontakt und Masse. |
| PEEK | Prüfen Sie PEEK, wenn mechanischer Kontakt und Maßverhalten bei einer Änderung gegenüber einer vergleichsweise nachgiebigen PTFE-Auslegung maßgeblich sind. | Die chemische Eignung muss für das genaue Medium geprüft werden; mechanische Vorteile belegen keine allgemeine chemische Gleichwertigkeit. |
| POM / Acetal | Vergleichen Sie Acetal unter milderen, verträglichen Bedingungen, wenn wiederholbarer steifer Kontakt und Kosten wichtiger sind als das PTFE-Oberflächenprofil. | Acetal ist kein allgemeiner chemischer Ersatz für PTFE. Prüfen Sie daher Medien- und Reinigungsverträglichkeit, bevor Sie Maße vergleichen. |
Diese Links führen zu den entsprechenden Produktseiten dieser Sammlung. Die endgültige Auswahl richtet sich nach Ihrer vollständigen Spezifikation und der vereinbarten Validierung.
Häufige Fragen zu PTFE-Kugeln
Sind PTFE-Kugeln für jede Chemikalie geeignet?
Kein Werkstoff sollte aufgrund einer uneingeschränkten Aussage freigegeben werden. PTFE verfügt über ein nützliches Chemikalienbeständigkeitsprofil, doch Medium, Temperatur und Compound müssen weiterhin genau geprüft werden. Bei gefüllten Güten sind Füllstoff und Sauberkeitsanforderungen zusätzlich zur Polymermatrix zu untersuchen, bevor die Eignung des Fertigteils festgelegt wird.
Warum verändert sich die Kontaktform von PTFE-Ventilkugeln?
PTFE kann sich unter Dauerdruck verformen; Temperatur und Haltezeit beeinflussen dieses Verhalten. Eine gewisse Anpassung kann das Aufsetzen unterstützen, übermäßige Veränderung jedoch Bewegung oder Dichtheit beeinträchtigen. Geben Sie vollständigen Sitz und Zyklus an und prüfen Sie die Funktion nach repräsentativer Belastung, statt nur den Durchmesser einer neuen Kugel zu messen.
Soll ich ungefülltes oder gefülltes PTFE wählen?
Wählen Sie anhand mechanischer, chemischer, elektrischer und Sauberkeitsanforderungen. Ein Füllstoff kann mehrere Eigenschaften gleichzeitig verändern und ist daher keine allgemeingültige Verbesserung. Geben Sie Typ und Formulierung an, prüfen Sie die Gütedaten und validieren Sie die fertige Kugel unter den tatsächlichen Kontakt- und Flüssigkeitsbedingungen.
Kann PTFE eine Edelstahl-Ventilkugel ersetzen?
Nur nach Prüfung der vollständigen Baugruppe. PTFE verändert Masse, Steifigkeit, Temperaturverhalten und Sitzkontakt, selbst wenn der Nenndurchmesser gleich bleibt. Bestätigen Sie Schließfunktion in der eingebauten Ausrichtung sowie unter Druck- und Flüssigkeitsbedingungen einschließlich der längsten Stillstandszeit, bevor Sie einen direkten Ersatz freigeben.
Wie sollten die Maße von PTFE-Kugeln geprüft werden?
Vereinbaren Sie Messtemperatur, Konditionierung, Prüfgerät und Kontaktkraft, da sich das Polymer während der Messung verformen kann. Durchmesser- und Formgrenzen sollten die Funktion der Baugruppe unterstützen. Ist Dichtheit oder Bewegung nach Haltezeit das eigentliche Abnahmekriterium, beziehen Sie diese Prüfung ein, statt sich allein auf ein unbelastetes Maßergebnis zu verlassen.
Welche Angaben ermöglichen ein genaues Angebot für PTFE-Kugeln?
Geben Sie Compound, Anforderungen an Durchmesser und Form, Menge, Sitzzeichnung, Medium und Betriebszyklus an. Ergänzen Sie erforderliche Sauberkeit, Kontaktdokumentation und Musterabnahmeprüfung. Diese Angaben ermöglichen die Prüfung von Werkstoff und Fertigungsweg, ohne einen allgemeinen Größenbereich, eine Zertifizierung, Lagerbestand oder Lieferzeit zu unterstellen.
Angebot anfordern
Formulieren Sie die Anforderungen an PTFE-Kugeln als klare Anfrage an MEITUO Balls.
- Geben Sie Ihre Telefonnummer, E-Mail-Adresse und Nachricht an.
- Fügen Sie bei Bedarf Referenzdateien bei.
- Wählen Sie „Anfrage senden“.
Telefonnummer, E-Mail-Adresse und Nachricht sind erforderlich. Name, Unternehmen und Referenzdateien sind optional.
Werkstoffprüfung fortsetzen
Technische Referenzen und Hinweise zu Illustrationen
Referenzen zu Werkstofffamilien unterstützen die Vorauswahl. Für eine konkrete Anfrage sind genaue Güte, fertige Geometrie und Abnahme der Anwendung maßgeblich.
CGI-Illustrationen erläutern Konzepte zu Produkt, Anwendung oder Aufbau. Sie sind weder Fotografien noch gemessene Mikroskopaufnahmen, Baugruppenzeichnungen oder Prüfergebnisse.
Unverbindliche Großhandelspreise
Ab 8,50 USD/kg
Weiße massive PTFE-Kugeln, 8 mm, Mindestbestellmenge 100 kg. Für andere Größen, Compounds oder Toleranzen gilt eine separate Preisermittlung.
Unverbindlicher Großhandelspreis ab. Der endgültige Preis richtet sich nach der bestätigten Spezifikation, Menge und Lieferbedingungen.
Mindestbestellmenge: 100 kg
