Gewindekugeln aus Stahl
Gewindekugeln sind Metallkugeln mit einer Gewindebohrung zur Montage an einer Stange, einem Hebel oder einer Vorrichtung. Sie kommen in Griffen, Verstellmechanismen und kundenspezifischen Werkzeugen zum Einsatz, wenn die Kugeloberfläche einem festgelegten mechanischen Zweck dient. Geben Sie Gewindenorm, Steigung, Bohrungstiefe, Ausrichtung und verbleibende Wandstärke zusammen mit dem Kugeldurchmesser an. Werkstoff, Oberflächenfinish und Befestigungslasten müssen vor dem Angebot geprüft werden.
- Werkstoff / Konstruktion
- Spezifizierter Stahl oder Edelstahl
- Grundlage der Spezifikation
- Zeichnung, Durchmesser und Abnahme
- Grundlage der Bestellung
- Muster- und Produktionsmengen
Stahlkugeln mit Gewinde: Auswahlübersicht
Die entscheidende Schnittstelle einer Gewindekugel liegt oft im Inneren der Kugel. Zwei Kugeln können gleich aussehen und dennoch unterschiedliche Steigungen, Gewindeklassen oder Sacklochtiefen haben. Bei einer Anfrage nur nach Durchmesser fehlt daher das Merkmal, das das Bauteil funktionsfähig macht. Die Kugeloberfläche kann als Handkontakt, Positionierfläche oder Freiraumbegrenzung dienen; diese Verwendungen erfordern unterschiedliche Finishkriterien. Eine Kugel mit Gewindebohrung unterscheidet sich außerdem von einem Kugelbolzen: Geben Sie an, ob das Außengewindeteil zur Kundenbaugruppe gehört oder im angebotenen Bauteilumfang enthalten sein muss.

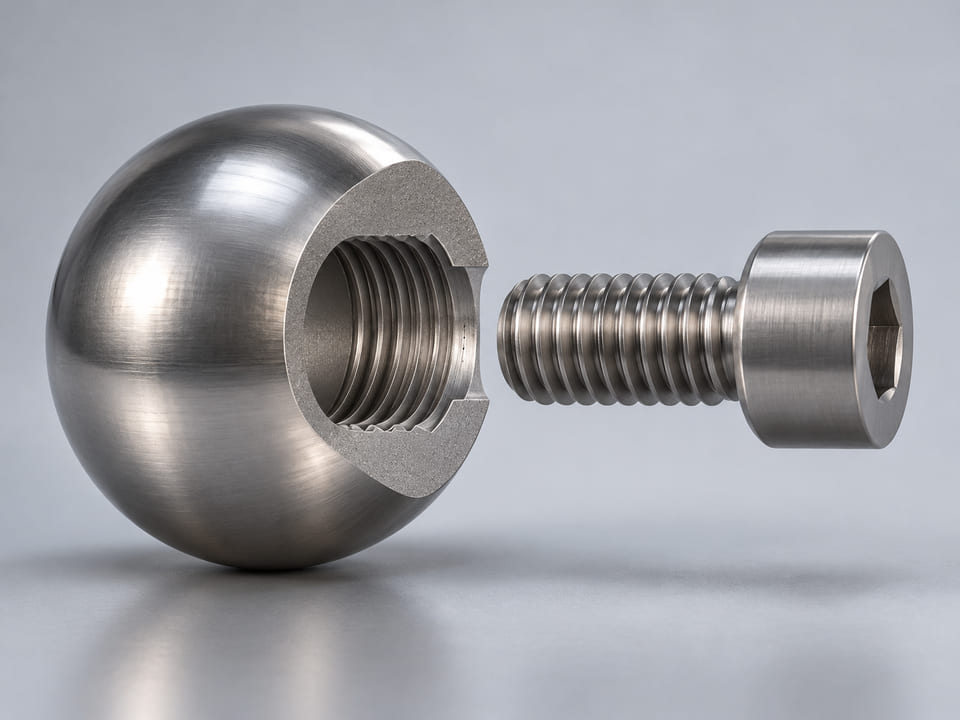

Innengewinde vollständig festlegen
Geben Sie die geltende Gewindenorm, Nenngröße, Steigung, Toleranzklasse und nutzbare Eingriffslänge an. Unterscheiden Sie bei einem Sackloch die Bohrtiefe von der vollständigen Gewindetiefe. Ist die passende Schraube bereits festgelegt, teilen Sie ihre Spezifikation sowie den erforderlichen Abstand zur Schulter oder zum Bohrungsgrund mit. Die verbleibende Werkstoffstärke am Bohrungsgrund und der Eintrittszustand gehören, sofern relevant, auf die Zeichnung. Verlassen Sie sich nicht auf ein Foto, um metrische von Zollgewinden zu unterscheiden.
Beziehung zur Kugeloberfläche festlegen
Legen Sie fest, ob die Gewindeachse, die Öffnungsposition oder eine umgebende Plansenkung an einem Bezug ausgerichtet werden muss. Ein Hebelgriff erfordert möglicherweise eine angenehme Außenfläche und sicheren Eingriff, während eine Vorrichtungskugel einen festgelegten Kontaktbereich ohne Bearbeitungsspuren benötigen kann. Geben Sie eine Beschichtung nach der Bearbeitung an, da sie sowohl den Gewindesitz als auch die Oberfläche beeinflussen kann. Beschreiben Sie Belastungen und Befestigung zur Prüfung, ohne eine dekorative Montagekugel als zugelassenes Anschlagmittel zu behandeln.
Technische Daten von Stahlkugeln mit Gewinde
Definieren Sie das Bauteil anhand der folgenden Anforderungen. Geben Sie Sollwerte und Abnahmemethode an; das Angebot dokumentiert den vereinbarten Werkstoff, die Geometrie, Prüfung und den Lieferumfang.
| Anforderung | Was festzulegen ist | Warum es wichtig ist |
|---|---|---|
| Gewindeangaben | Norm, Durchmesser, Steigung, Passungsklasse und Gegenstück. | Ähnlich aussehende Gewinde lassen sich möglicherweise nicht korrekt montieren. |
| Bohrungstiefe | Bohrtiefe, nutzbare Gewindetiefe und Abstand zum Bohrungsgrund. | Nutzbare Eingriffslänge ist nicht dasselbe wie die gesamte Hohlraumtiefe. |
| Geometriebezug | Gewindeachse, Öffnungsposition, Plansenkung und Kugelbezüge. | Die Ausrichtung der Befestigung kann den Mechanismus beeinflussen. |
| Finish und Montage | Werkstoff, Beschichtung, Kontaktfinish und Sicherungsmethode. | Finish und Montage können Passung und Aussehen beeinflussen. |
Zeichnung und Maßabnahme
Geben Sie Zeichnungsstand und Nennmaße mit Einheiten an. Benennen Sie Anforderungen an Form, Oberfläche und Passung jeweils einzeln; eine Werkstoffbezeichnung allein definiert kein fertiges Bauteil. Dient ein vorhandenes Muster als Referenz, beschreiben Sie den Verschleiß und bestätigen Sie die vorgesehenen Abnahmegrenzen.
Bestell- und Prüfumfang
Trennen Sie Mustermengen vom Produktionsbedarf. Geben Sie erforderliche Prüfunterlagen, Chargenkennzeichnung, Sauberkeit und Verpackung an. Ein vorgeschlagener Ersatz oder eine Änderung der Bauteilspezifikation ist vor der Freigabe zu prüfen; das Angebot bestätigt den vereinbarten Umfang.
Wenn numerische Leistungswerte benötigt werden, müssen Werkstoff, Bedingungen und Nachweise dazu angegeben sein. Typische Rohstoffdaten sind nicht als garantierte Leistung eines fertigen Bauteils zu verstehen.
Anwendungen von Stahlkugeln mit Gewinde
Beginnen Sie mit dem tatsächlichen Mechanismus und den Einsatzbedingungen. Für jede Verwendung ist unten angegeben, welche Informationen eine sinnvolle technische Prüfung ermöglichen.

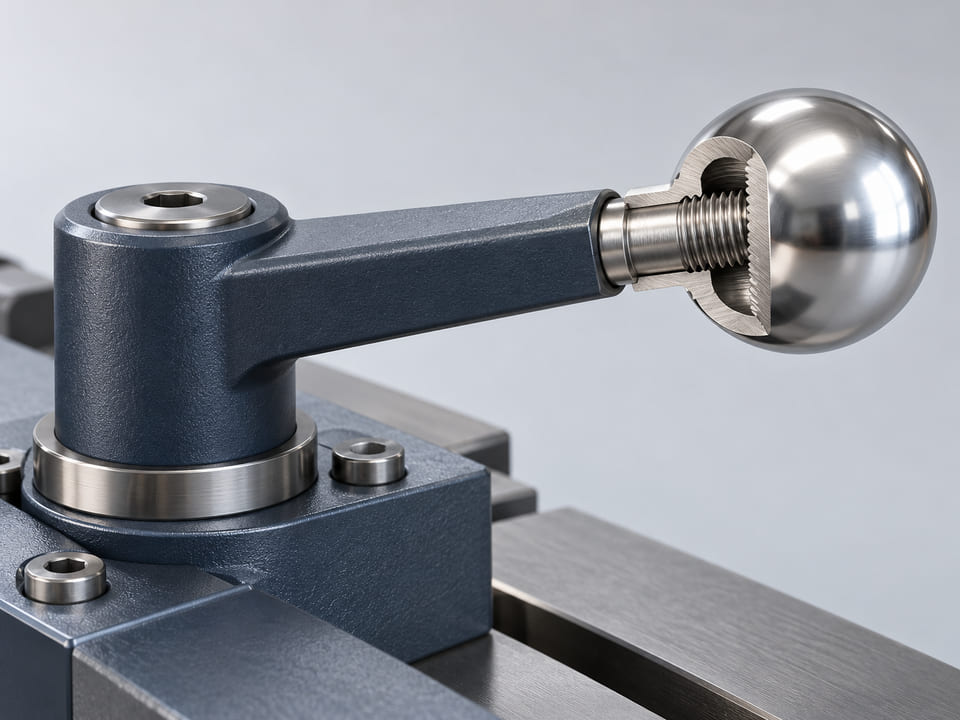

Verstellgriffe für Maschinen
Ein Kugelgriff kann eine einfache Grifffläche an einem mechanischen Hebel bieten. Das Montagegewinde muss zum Stab passen und den vorgesehenen Eingriff ermöglichen, ohne vorzeitig auf Grund zu gehen. Geben Sie das sichtbare Finish an und erläutern Sie, ob die Montage mit Kontermutter, Klebstoff oder einer anderen freigegebenen Sicherungsmethode erfolgt.
Werkzeuge und Vorrichtungen
Eine Gewindekugel kann Teil einer Positionier- oder Einstellvorrichtung sein, bei der ihre Außenfläche ein anderes Bauteil berührt. Kennzeichnen Sie den tatsächlichen Kontaktbereich und seine Maßgrenzen. Das innere Montagegewinde und die äußere Kugel müssen als gemeinsames Bauteil spezifiziert werden, statt getrennte Formen einzeln freizugeben.
Kundenspezifische OEM-Mechanismen
Eine Kundenzeichnung kann eine Gewindekugel als Bestandteil eines größeren Mechanismus definieren. Klären Sie, ob das Angebot nur die Kugel oder einen montierten Gewindebolzen umfasst. Geben Sie die erforderliche Finishfolge und den Zugang für die Prüfung an, besonders wenn das Innenmerkmal nach der Montage nicht mehr zugänglich ist.
Alternativen zu Stahlkugeln mit Gewinde vergleichen
Vergleichen Sie anhand der entscheidenden Anforderung. Gleicher Nenndurchmesser oder ähnliches Aussehen belegen keine werkstoffliche oder funktionale Gleichwertigkeit.
| Alternative | Wann sie zu prüfen ist | Zu bewertender Zielkonflikt |
|---|---|---|
| Ungehärtete Stahlkugeln | Vergleichen Sie eine einfache Kugel aus weichem Stahl, wenn ein separates Füge- oder Umformverfahren einer Gewindebefestigung vorgezogen wird. | Schweißen oder Umformen verändert den Montageweg; es bietet nicht die lösbare Schnittstelle eines Innengewindes. |
| Edelstahl-Hohlkugeln | Eine Schalenkonstruktion kommt infrage, wenn Masse oder dekorative Größe wichtiger sind als eine tiefe Gewindebohrung in einer massiven Kugel. | Eine dünne Schale benötigt eine separate Bund- oder Befestigungsauslegung, bevor sie dieselbe Gewindeverbindung aufnehmen kann. |
| Glatte Edelstahlkugeln | Wählen Sie eine glatte Edelstahlkugel, wenn die Kugeloberfläche das gesamte beschaffte Bauteil darstellt und keine innere Befestigung erforderlich ist. | Ein später hinzugefügtes Gewinde verändert den Bauteilumfang, die Bearbeitungsrisiken und die Anforderungen an die Oberflächenabnahme. |
Diese Links führen zu den entsprechenden Produktseiten dieser Sammlung. Die endgültige Auswahl richtet sich nach Ihrer vollständigen Spezifikation und der vereinbarten Validierung.
Häufige Fragen zu Stahlkugeln mit Gewinde
Ist eine Gewindekugel dasselbe wie ein Kugelbolzen?
Nein. Eine Gewindekugel dieses Sortiments hat ein Innengewinde, während ein Kugelbolzen normalerweise ein vorstehendes Außengewinde besitzt. Beschreiben Sie die erforderliche Baugruppe und fügen Sie die Gegenstückzeichnung bei. Im Angebot sollte ausdrücklich stehen, ob eine Stange oder ein Gewindebolzen enthalten ist.
Welche Angaben zum Gewinde sind erforderlich?
Geben Sie Norm, Durchmesser, Steigung, Toleranzklasse und nutzbare Eingriffslänge an. Bei einem Sackloch ist die gesamte Bohrtiefe getrennt von der vollständig ausgeformten Gewindetiefe aufzuführen. Teilen Sie die Spezifikation der passenden Schraube mit, wenn Passung oder Abstand zum Bohrungsgrund für die fertige Baugruppe wichtig sind.
Lässt sich das Gewinde anhand eines Musters bestimmen?
Ein Muster kann die Identifizierung unterstützen, doch Verschleiß, Beschichtung und Beschädigung können das Ergebnis beeinflussen. Geben Sie vorhandene Originalangaben an und erläutern Sie, welche Schnittstellen kritisch sind. Vor der Freigabe eines Ersatzteils für den Mechanismus sollte eine Maßprüfung das vorgesehene Gewinde und das Abnahmeverfahren festlegen.
Kann ich Edelstahl vorgeben?
Ja. Geben Sie die erforderliche Legierung an oder beschreiben Sie die Einsatzbedingungen zur Prüfung. Bei der Edelstahlauswahl sind neben dem Aussehen auch Umgebung und Gegenstück-Befestiger zu berücksichtigen. Eine Edelstahlbezeichnung allein legt weder eine Belastbarkeit noch Beständigkeit gegen jedes Reinigungsfluid fest.
Beeinflusst Polieren die Bohrung?
Die äußere Politur und das Finish des Innengewindes sind getrennte Anforderungen, doch die Finishfolge kann Sauberkeit und Passung beeinflussen. Geben Sie an, ob Bohrungseintritt, Gratfreiheit und Gewindeschutz wichtig sind. Wenn eine spätere Beschichtung die Montageschnittstelle verändert, nennen Sie die Schichtdicke oder Abdeckanforderungen.
Welche Angaben sind für ein verbindliches Bauteilangebot erforderlich?
Stellen Sie Zeichnungsrevision, Kugeldurchmesser, Werkstoff, Gewindeangabe, nutzbare Tiefe, Mengen und Finish bereit. Ergänzen Sie gegebenenfalls die kritische Ausrichtung, den Kontaktbereich und das Prüfverfahren. Damit wird ein bearbeitbares Bauteil genauer beschrieben als mit einem Kugeldurchmesser und einem Foto der Montagestange.
